| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-100/35 について |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 定額容量: | 100kVA | 主電圧: | 34500GrdY/19920 |
|---|---|---|---|
| 副電圧: | 240/120 (L-N-L) | 段階: | 単相 |
| 冷却方法: | ONAN/KNAN | 効率性: | 99.00% |
| 頻度: | 60 Hz | 温度上昇: | 65°C |
| ハイライト: | 34500V 240v パッド式配送トランスフォーマー,100kVA パッド式配送変圧器,配送トランスフォーマー |
||
ANSI単相パッド搭載トランスフォーマーには,簡単に開けられ,接続に無制限アクセスできるようにクラムシェルキャビネットが装備されています.設計の多用性により,様々な保護およびスイッチ構成が可能です.

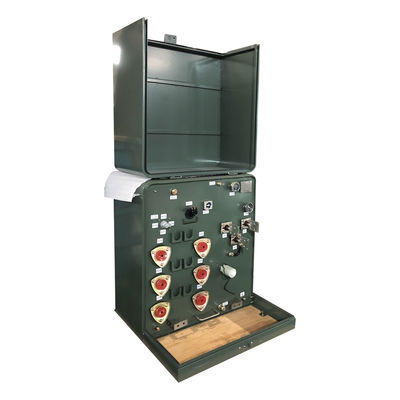

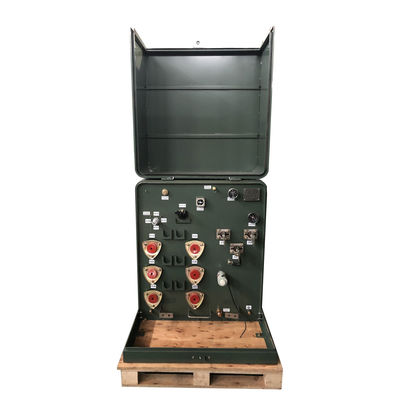

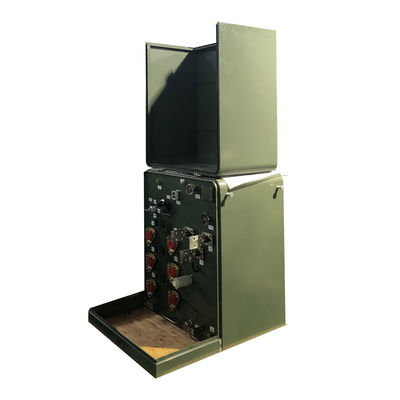

工場の製品写真
製品構造
主なデータ
| トランスフォーマー型 | パッドマウント,コンパートメント型I&II |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 100KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 240/120 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | ONAN 自冷却 |
| 主要解約契約 | ANSI I タイプ 協定 |
| 負荷切断スイッチの評価 | 200Amp,35kV,10kArms |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 51dBA |
| コンパートメントベースワイヤウェイの寸法* | 36L×20D |
| コンパートメントキャビネットの深さ | 19D |
| サイズ* | 36.5''-W x 42.5''-D x 36''-H |
| 乾燥重量 (油を含まない) * | 749.56ポンド |
| 総重量 (液体で満たされた) * | 2,024.36ポンド |
| 効率性 | 99.00% |
| 総負荷損失 (ワット) * | +/- 1,378W |
製品技術
| シングルフェーズ・パッド・マウント トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
製品設計
アクセサリー

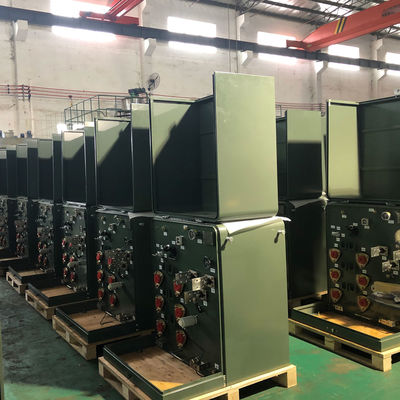

生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
