| ブランド名: | WINLEY |
| モデル番号: | S-3000/15 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

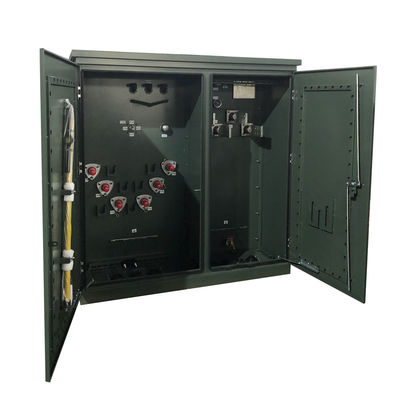

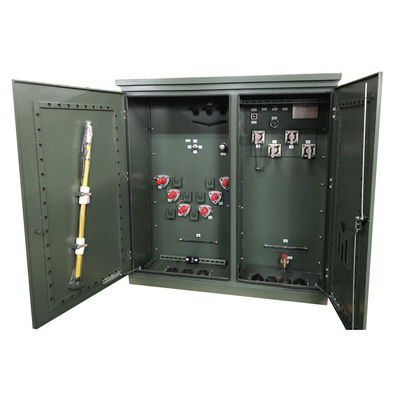

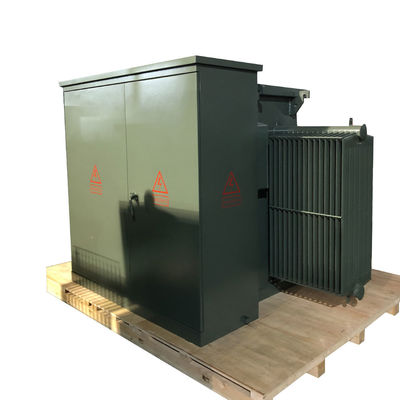

3000mva 3相ループ供給 3相パッド搭載トランスフォーマー
WINLEYは,関連 ANSI®/IEEE® 規格に準拠する液体で満たされた3相パッドマウント配送トランスフォーマーを包括的に提供しています.電気回路の電源が電源を供給する電源.5 kV と 5,500 kVA までの電圧,これらのトランスフォーマーは,電源変電台や産業用電力消費を含む高電圧とかなりの容量を必要とするアプリケーションに理想的です.
構造
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 (ステップアップには承認されていません) |
| 段階 | 3 段階 |
| 容量 | 3 MVA (3000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 12470V |
| 副電圧 | 480Y/277 |
| 副電圧クラス | 1.2kVクラス |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 50.0~7.5% |
| 液体 (油) の重量* | 2体重は545ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 63dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| サイズ* | 90W×80D×83H |
| 乾燥重量 (油を含まない) * | 5810ポンド |
| 総重量 (液体で満たされた) * | 12体重は576ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 特徴 | ペンタヘッド・ボルト・エントリー組 |
| 総負荷損失 (ワット) 50% | +/- 12,090W |
仕様
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
選択用アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
