段階: | 3 段階 | 容量: | 150KVA |
---|---|---|---|
主電圧: | 12470GrdY/7200 | 副電圧: | 480Y/277 |
冷却クラス: | KNAN;自己冷却 | 巻き物: | 銅 |
阻力 (典型的な): | 5.75% | 効率性: | 99.00% |
ハイライト: | 150 Kva パッド搭載 トランスフォーマー,480V パッドマウント トランスフォーマー,3相パッド搭載トランスフォーマー |
150 Kva 3 段階 パッド 装着 トランスフォーマー オイル 浸水 ステップ ダウン 12.47 KV 480V
記述
我々は,設計と国際標準のIEC1330Hの下でこのサブステーションを生産します.V標準 IEC62271-200
HV&LVコンパートメントは 機能が完了しました
1) H.V.コンパクトは,電源を1回でテストする際に電源供給の様々な方法を備えています.また,H.V.テストの需要を満たすためにH.V.テスト機器とインストールできます.
2) トランスフォーマーコンパートメントはS11,S13または他の低消費油浸泡トランスフォーマーとドライタイプトランスフォーマーを選択できます.トランスフォーマーコンパクトは,自動起動風冷却システムと照明システムを持っています.
3) 低電圧コンパートメントは,ユーザーの必要に応じて作ることができます. それは固定または組み立てられた構造を採用し,電気電力供給システムになります.電力配給電力配給の質を向上させ,ユーザを満足させるため
このサブステーションのボディは,主に金属材料,ステンレス鋼材料,非金属材料...ユーザーと顧客によって選択することができます
このサブステーションは,電源網の電源配送と供給の非常に重要なユニットです. これは,H.V.制御,保護,変換の完全な電源セットの一種です.配分工業や鉱山,住宅区,病院,モールで広く使用されています.高層ビルと他の配送システム.
主なデータ
トランスフォーマー型 | パッドを装着し,コンパートメント型 |
段階 | 3 段階 |
容量 | 150KVA |
ベクトルグループ | YY0 |
主電圧 | 12470GrdY/7200 |
主電圧クラス | 15kVクラス |
副電圧 | 480Y/277 |
2次BIL | 30KV |
頻度 | 60 Hz |
温度 の 上昇 | 65°C |
冷却クラス | ONAN 自冷却 |
阻力 (典型的な) | 1典型的な |
巻き物 | 銅 |
環境温度の評価 | 40°C |
音量 | 55dBA |
標高評価 | 海面上3300フィート (1000メートル) |
基本材料 | 穀物指向鋼 |
タンクの材料 | コーティングされた鋼 |
キャビネット素材 | コーティングされた鋼 |
ベースプラットフォームの材料 | コーティングされた鋼 |
密室の評価 | NEMA 3R 耐候性 |
サイズ | 74'W × 49'D × 50'H |
体重 | 2体重は700ポンド |
格付け | DOE2016の効率評価を満たす/超える |
仕様
3相パッド搭載トランスフォーマー | ||||
定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
負荷なしの損失 (W) | 負荷中の損失 (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |

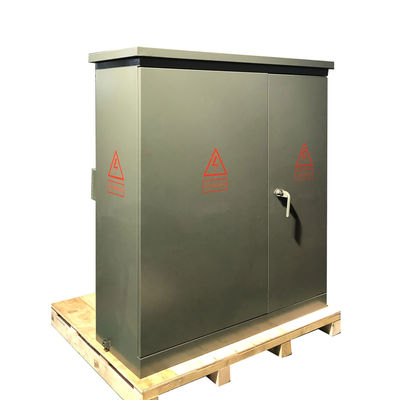

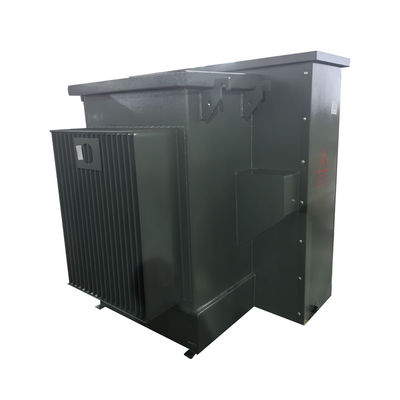

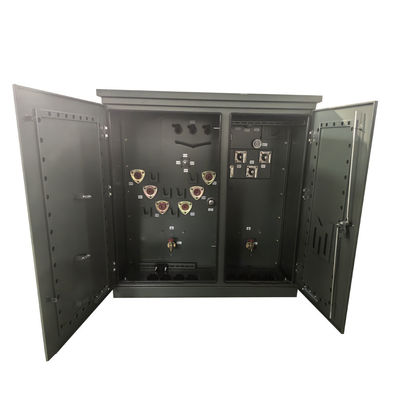

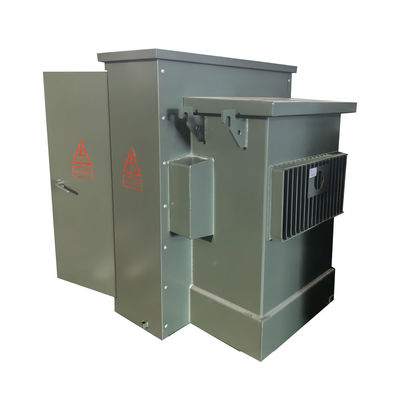

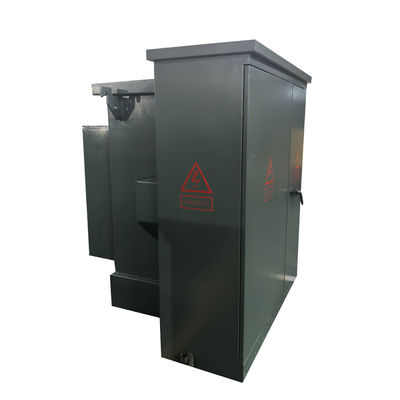

製品図
通常の使用環境
高さ: 1000m以上ではない.
環境温度は+40°C以上,-25°C以下,日平均気温差は35°C以上,年間平均気温差は20°C以上ではない.
風速は35m/sを超えない.
設置現場には爆発危険性,化学腐食,強い振動がない.
冷却方法:自然空気冷却 (AN)
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
