| ブランド名: | WINLEY |
| モデル番号: | D-250/5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

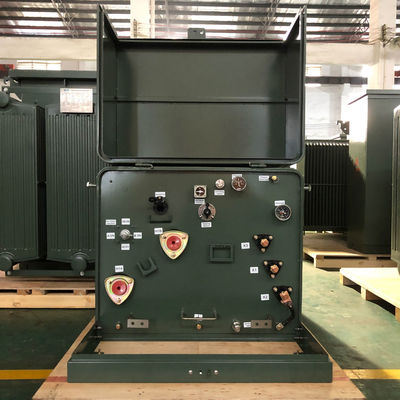

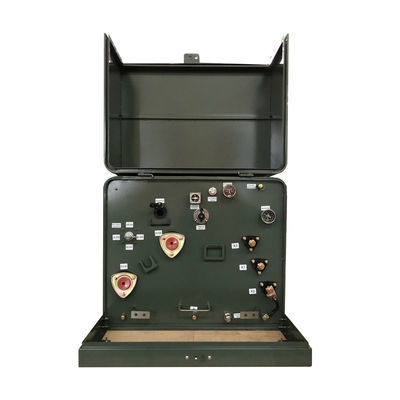

250Kva シングルフェーズパッド 装着 トランスフォーマー オイル 浸水式 電源 配電 4160V
構造
概要
1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアとロックを装着したキャビネット内に設置されています.これらのトランスフォーマーには15-250kVAの電圧が搭載されています.
2) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは放射線供給で利用可能であり,デッドフロントです.
3) これらのトランスフォーマーには,トランスフォーマーが挿入される回路の種類に基づいて選択される,電波とループフードの2つの基本的な構成があります.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 250 |
| 主電圧 | 4160GrdY/2400 |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 60KV |
| 副電圧 | 240/120V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | ONAN 自冷却 |
| 効率性 | DOE 2016 標準を満たす |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| タンクの材料 | 304 ステンレス |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.20% |
| 総負荷損失 (ワット) * | +/- 3445W |
工場写真
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
工場写真
|
