| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-5000/35 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 5000KVA |
|---|---|---|---|
| 主電圧: | 34500GrdY/19920 | 副電圧: | 480V |
| 頻度: | 60 Hz | 温度 の 上昇: | 65°C |
| 音量: | 65dBA | 巻き物: | 銅 |
| ハイライト: | 5000kVA パッドマウント配送トランスフォーマー,油浸しパッドマウント配送トランスフォーマー,配送トランスフォーマー |
||

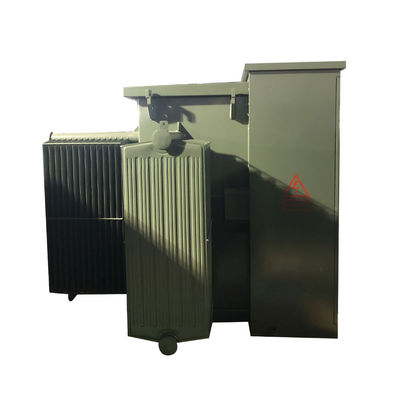

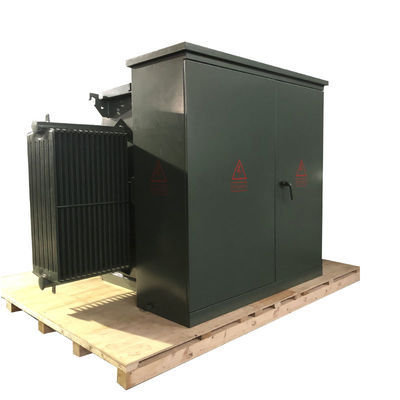

5000kVA パッドマウント 3相油浸し配送トランスフォーマー 35kv
WINLEYは,関連 ANSI®/IEEE® 規格に準拠する液体で満たされた3相パッドマウント配送トランスフォーマーを包括的に提供しています.電気回路の電源が電源を供給する電源.5kVと,最大5000kVAまで,これらのトランスフォーマーは,電源変電台や産業用電力消費を含む,高電圧とかなりの容量を要求するアプリケーションに理想的です.
構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.そして隔熱油は2種類の高点火点油や普通油であることができます.

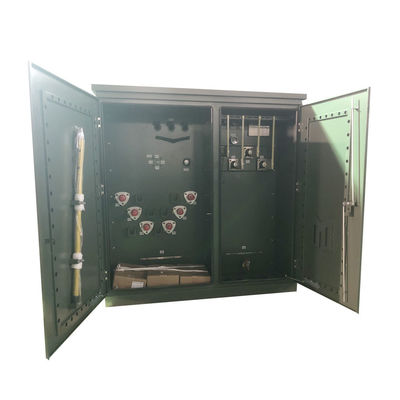

2) コントロールキャビネットは高電圧室と低電圧室に分かれています.
3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,刺激しないタップスイッチハンドル,プラグインファイズ,圧力解離バルブ,温度計油圧計,油位置計,油詰めプラグ,油流出バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘のケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギーメーター,アンペアメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザのニーズに応じて設定することができます.
パフォーマンス
1. タンクの密封構造を利用し,空気と接触を防止し,トランスフォーマーと接触する水,油の老化程度を減らすトランスフォーマーの使用期間を延長するためにトランスフォーマーオイル熱ビリッジの容量の変化を調整するために波紋の弾性変形により,冷たい収縮.
2. 外部型の製品構造,油のない枕,高レベルの防腐; 通常の使用期間中に,トランスフォーマーオイルを交換することなく,本当にメンテナンスなしで,ネットワークの安全な運用と信頼性を確保する.
3トランスフォーマーに圧力を放出する安全装置がある場合,事故の拡大を防ぐために,安全で信頼性の高い圧力を解消するバルブを通して放出することができます.
主なデータ
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 (ステップアップには承認されていません) |
| 段階 | 3 段階 |
| 容量 | 5 MVA (5000 KVA) |
| ベクトルグループ | インD1 |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 200KV |
| 副電圧 | 480V |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | デルタ |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 5.0% 典型的な |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| パルスドライブ評価 | N/A |
| 隔熱液 | 生物分解性天然植物油エステル 隔熱液 - 非PCB液体 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 65dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| サイズ* | 96''-W x 108''-D x 94''-H |
| 乾燥重量 (油を含まない) * | 8"040ポンド" |
| 総重量 (液体で満たされた) * | 14体重は330ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 特徴 | ペンタヘッド・ボルト・エントリー組 |
| 効率性 % | 98.50% |
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
選択用アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
