| ブランド名: | WINLEY |
| モデル番号: | D-100/35 について |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

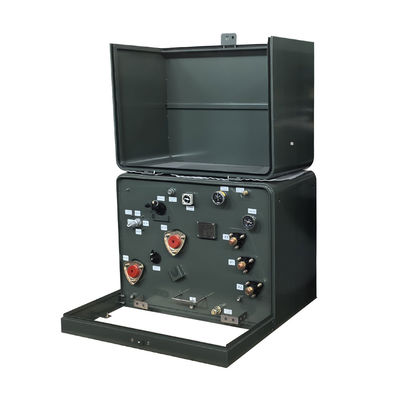

100Kva単相パッド搭載配送トランスフォーマー オイル浸水式 DOE 2016 34.5KV から 220V
単相パッド搭載トランスフォーマーの定位電力は15-250kVAである.単相パッド搭載トランスフォーマーは,一般的には,民間用途のために単相電力が必要とされる場所で使用される.家電など,など,その容量は,三相パッド搭載トランスフォーマーよりも比較的小さい.以下の規格を満たす: IEC60076,ANSI/IEEEC57.12.00C57 について12.20C57 について12.38C57 について12.90CSA など
構造

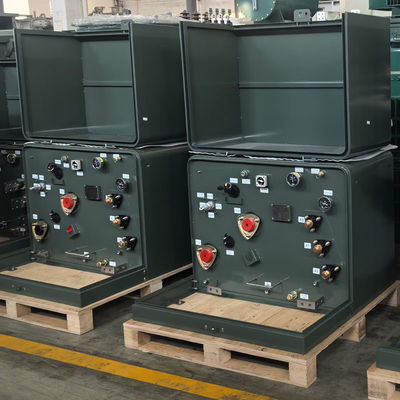

工場写真
主なデータ
| トランスフォーマー型 | パッドマウント,コンパートメント型I&II |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 100KVA |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| 主要なBIL | 150KV |
| 副電圧 | 120/240V 配電用の 240/120 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 1典型的な |
| 主要解約契約 | ANSI I タイプ 協定 |
| 主要終了 | 外側を固定した整合型ボッシング/取り外せるストッド,200Aデッドブレイク |
| 負荷切断スイッチの評価 | 200Amp,35kV,10kArms |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| サイズ* | 36.5''-W x 42.5''-D x 36''-H |
| 乾燥重量 (油を含まない) * | 749.56ポンド |
| 総重量 (液体で満たされた) * | 2,024.36ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) * | +/- 273W |
| 負荷損失 (ワット) * | +/- 1,105W |
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
