| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D10/12 について47 |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| トランスフォーマー型: | オーバーヘッド配送トランスフォーマー | 容量: | 10KVA または オーダーメイド |
|---|---|---|---|
| 冷却方法: | オナン;自冷式 | 温度 の 上昇: | 65° |
| 主電圧: | 12470V | 副電圧: | 240/120 |
| 基本材料: | ケイ素の鋼鉄 | 効率基準 (s): | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| ハイライト: | 10kVA ポールマウント 配送 トランスフォーマー,12470V 240V 搭載配送トランスフォーマー,10Kva 単相配送トランスフォーマー |
||

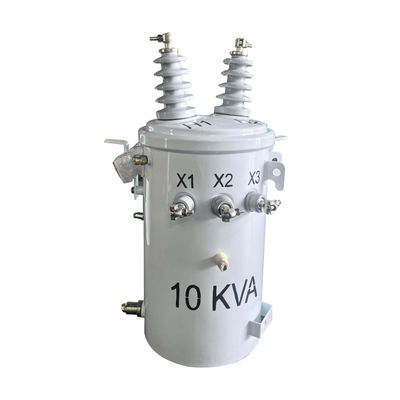

10Kva単相ポールマウント配送トランスフォーマー 12470Vから240V DOE 2016 CSA ANSI/IEEE
トランスフォーマーはシリンダー密封構造です.それぞれが固定されている 接地装置,フック,サポートラグと1つまたは2つの高電圧ブッシュをカバーで,タンクの壁と眼栓の低電圧ブッシング電源を切った後の指示に従って調整する.
製品範囲
単相電源: 167 kVAまで
3相から315kVAまで
主電圧 36 kV まで
副電圧 480 V まで
冷却タイプ:ONAN
使用可能な液体:ミネラルオイルとエステル液体
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 10KVA |
| 主電圧 | 12470 |
| 主電圧クラス | 25kVクラス |
| 副電圧 | 120/240V (L-N-L) |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 48dBA |
| タンクの材料 | 304 ステンレス |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 98.30% |
| 負荷損失なし (ワット) | +/- 47W |
| 全負荷損失 (ワット) | +/- 156W |
| 総負荷損失 (ワット) | +/- 203W |
図面
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
