| ブランド名: | WINLEY |
| モデル番号: | S-112.5/35 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

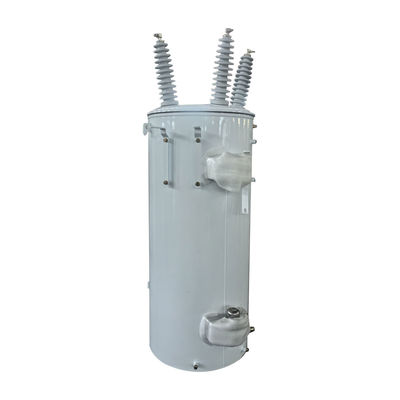

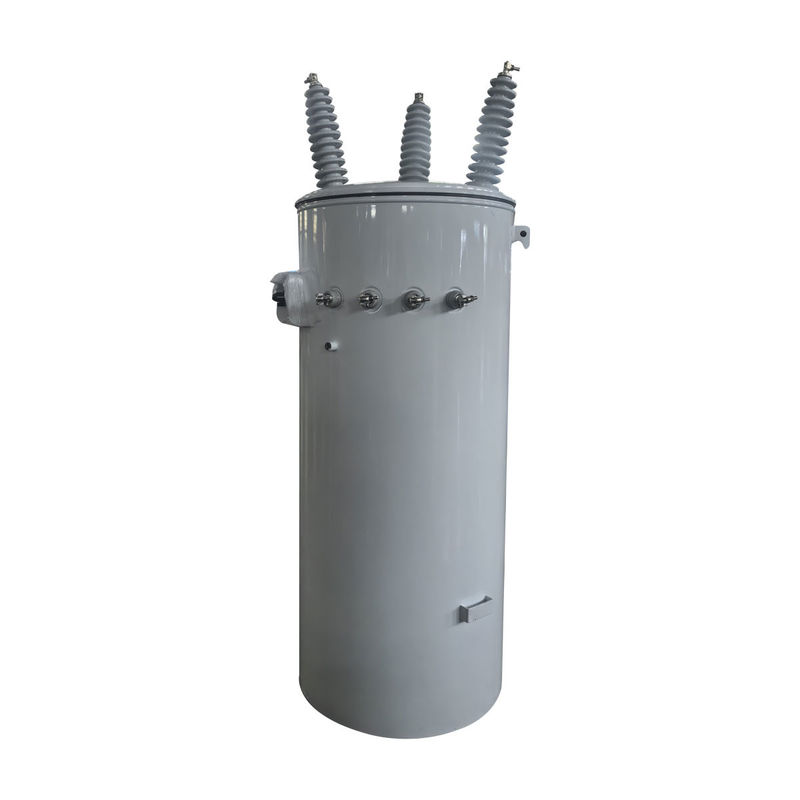

112.5Kva 3相空頭ポール 配送トランスフォーマー 油浸し
WINLEYの三相柱式丸型タンクは,3相電力が必要だが,スペースが限られている地域での使用のために設計されている.3つの単相トランスフォーマーバンクよりも安装コストでよりきれいに見えるサービスを提供しますトリプレックスコア/コイルは,電動モーターの負荷,特に頻繁なモーター起動で供給するための選択です.
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| 段階 | 3 段階 |
| 容量 | 112.5KVA |
| 主電圧 | 34500V |
| 副電圧 | 208Y/120 (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 5% |
| 効率基準 (s) | DOE 2016 規格を満たし,ANSI/IEEE 規格を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| サイズ* | 縦幅35'W × 35'D × 75'H |
| タンクの直径* | 22''-OD |
| 総重量 (液体で満たされた) * | 2千15ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.10% |
| 総負荷損失 (ワット) | +/- 1,560W |
図面
標準的な特徴
• 当時の ANSI,IEEE,NEMA,RUS,DOEの基準を満たすか超える
• 垂直 トリプレックス デザイン
• 湿工 製 の 高電圧 ポルセラン 管
(電波干渉を減らすために125kVBIL以上で油で満たされている)
• 低電圧 型ポリマー 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型 型
• 銅 や アルミニウム に 接続 する ため の 青銅 の ステンプレート 端末
• 低電圧 の 接地 装置
• 低電圧 の 接地 ベルト
• 内部二次電線に永久にスタンプ付きの識別
• 上部の固定支架に接続された可視的なカバー地面
• タンク の 固定 条件
• タンクの接地装置
• 自動 減圧 バルブ を 用い,安全 を 強化 する
• 酸化 抑制 剤 を 含ん で いる 鉱物 油
• 軽鋼タンク,蓋,リング
• 腐食 に 耐える 覆い リング の ハードウェア
• 引き上げ用ラグや固定ブレーキの連続型ビーズ溶接
安全性と耐腐蝕性を高めるため
• 油田 の 底 に 穴 を 入れ て 摩擦 を 防げる
• 耐磨 や 腐食 に より 強い 粉末 塗料 の 仕上げ
• 10kV の最低カバーとリング・インソレーション
タンクのKVA表示
• 内部のオイルレベルマーク
• レーザー 刻印 された アルミ 名札
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
