| ブランド名: | WINLEY |
| モデル番号: | D-200/35 について |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

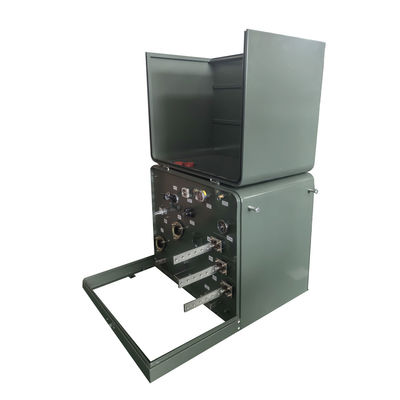

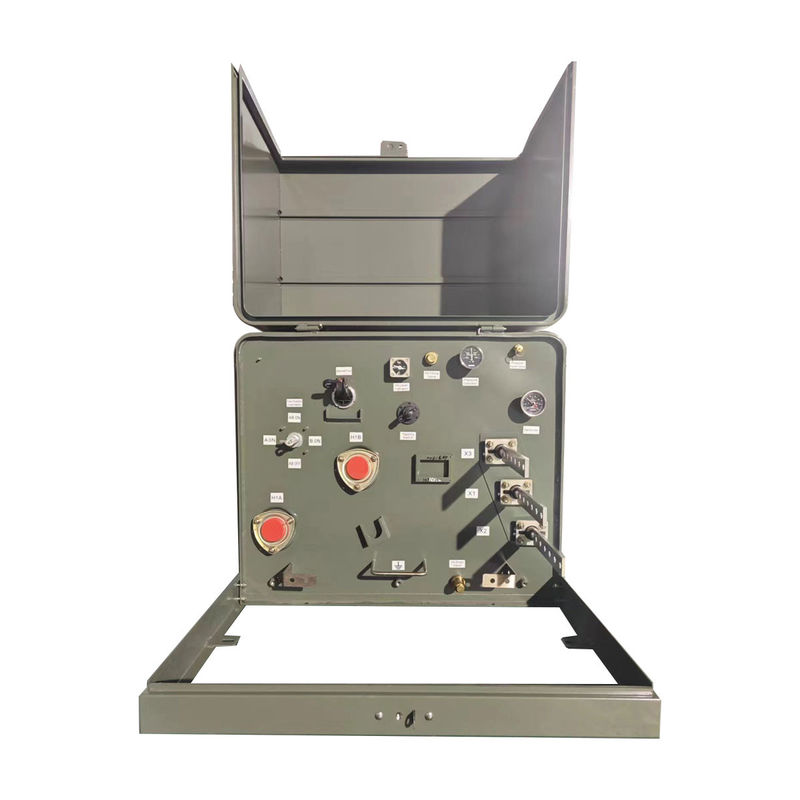

200Kva単相デッドフロント・パッド・マウントトランスフォーマー 34.5KVから240V ANSI IEEE
単相パッド搭載トランスフォーマーの定位電力は15-250kVAである.単相パッド搭載トランスフォーマーは,一般的には,民間用途のために単相電力が必要とされる場所で使用される.家電など,など,その容量は,三相パッド搭載トランスフォーマーよりも比較的小さい.以下の規格を満たす: IEC60076,ANSI/IEEEC57.12.00C57 について12.20C57 について12.38C57 について12.90CSA など
特徴
品質システム ISO 9001 認証
DOEのエネルギー効率基準を満たすか,ANSI/IEEEおよびNEMA基準を上回る
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼単位のみ)
IEEE Std C57 に完全に準拠している12.28TM-2005標準のキャビネット整合性要件
1圧縮装置
2. 液体補給と排水の規定
3レーザーで刻まれた名札
4. 浮遊ロックポケットを簡単にアライナメントのために
5デカルのブッシュ表示
6. 溶接ドームタンクカバー
7トランスフォーマーの図面をクリックします
8腐食性のない材料のタムパーストライプ
9. 冠のタンク
10切断可能なスリーブ
11ステンレス鋼のヒンジルピンと樽とヒンジルドアの
12タンクの地面にX2から地面のベルト
13. フロント・デッド・エルボウ・コネクタ用のHV・ブッシング・プールは
14高電圧ブッシング井200Aと低電圧ブッシング井
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型I |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 単相 |
| 容量 | 200KVA |
| 主電圧 | 34500V |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | デルタ |
| 主要なBIL | 150KV |
| 副電圧 | 120/240 (L-N-L) |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 1典型的には0.5-6.0% |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| パルスドライブ評価 | N/A |
| 隔熱液 | 鉱石油 - 非PCB流体 - 非PCB流体 |
| 液体容量* | 110 ガロン |
| 液体レベル指標 | アナログ計 |
| 温度指標 | アナログ計 |
| 圧力/真空指標 | アナログ計 |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| サイズ* | 55.12''-W x 51.18''-D x 33.07''-H |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.20% |
| 負荷損失なし (ワット) * | +/- 683W |
| 負荷損失 (ワット) * | +/- 2,763W |
図面
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
