| ブランド名: | WINLEY |
| モデル番号: | D-200/35 について |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

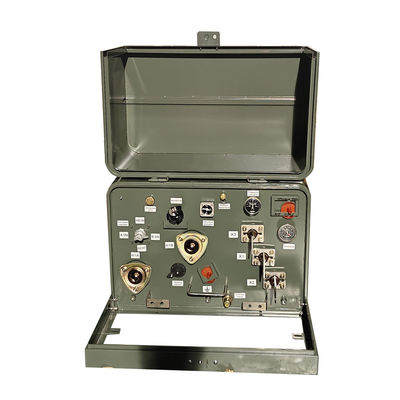

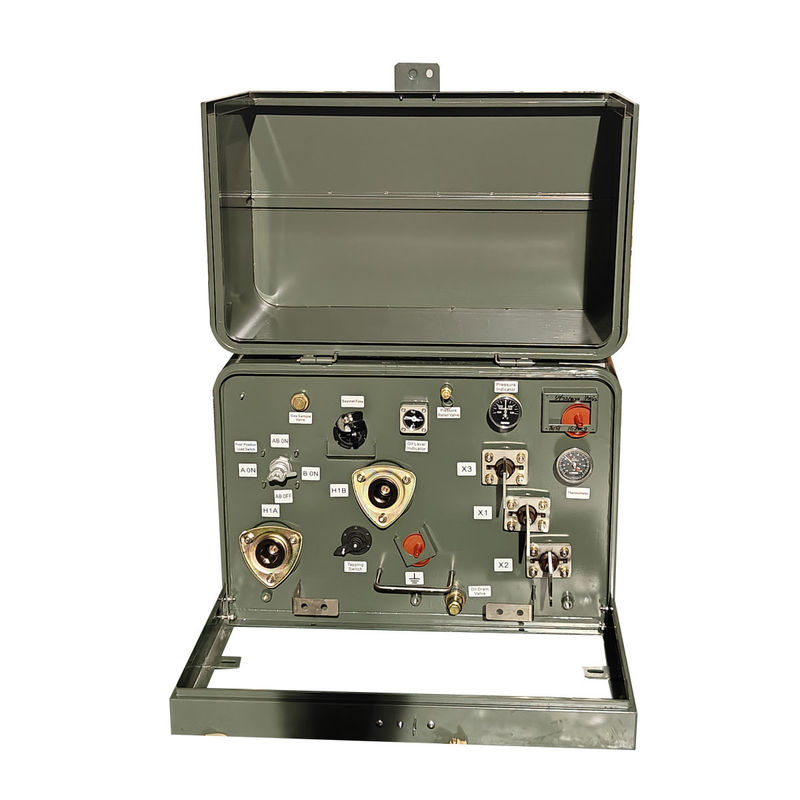

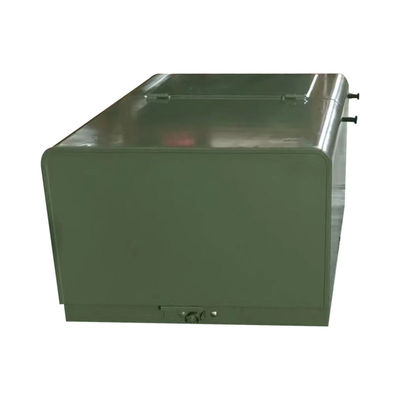

50kva パッドマウント トランスフォーマー 12470V/240V 単相配送 トランスフォーマー
WINLEYの 単相パッド式配送変圧器は,適用されるANSI,IEEE,NEMA と Department of Energy の標準で,地下電気配送ネットワークで安全で信頼性の高い動作を可能にするように構築されています変圧器は,線形またはループ型配給システムに設置され,指定された切り替えと保護要件を満たすように構成することができます.
標準的な特徴
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 75KVA |
| 主電圧 | 12000V |
| 主要なBIL | 95KV |
| 副電圧 | 120/240 (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 2% |
| 主要接続タイプ | 死戦前線 |
| 負荷切断スイッチの評価 | 200Amp 15kV |
| 液体 (油) の重量* | 595.24ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| マウント | パッドマウント |
| サイズ* | 51.4''-W x 45.67''-D x 41.53''-H |
| 乾燥重量 (油を含まない) * | 617.28ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.00% |
| 総負荷損失 (ワット) * | +/- 1092W |
図面
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
工場写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
