| ブランド名: | WINLEY |
| モデル番号: | D-75/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

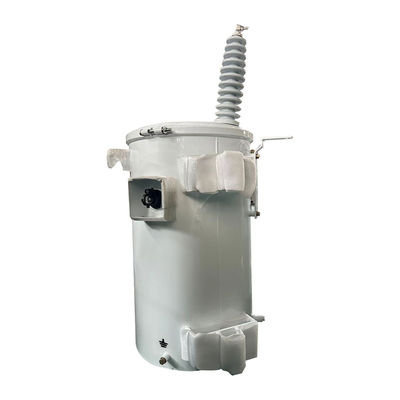

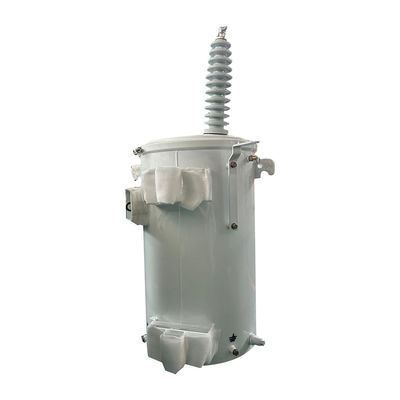

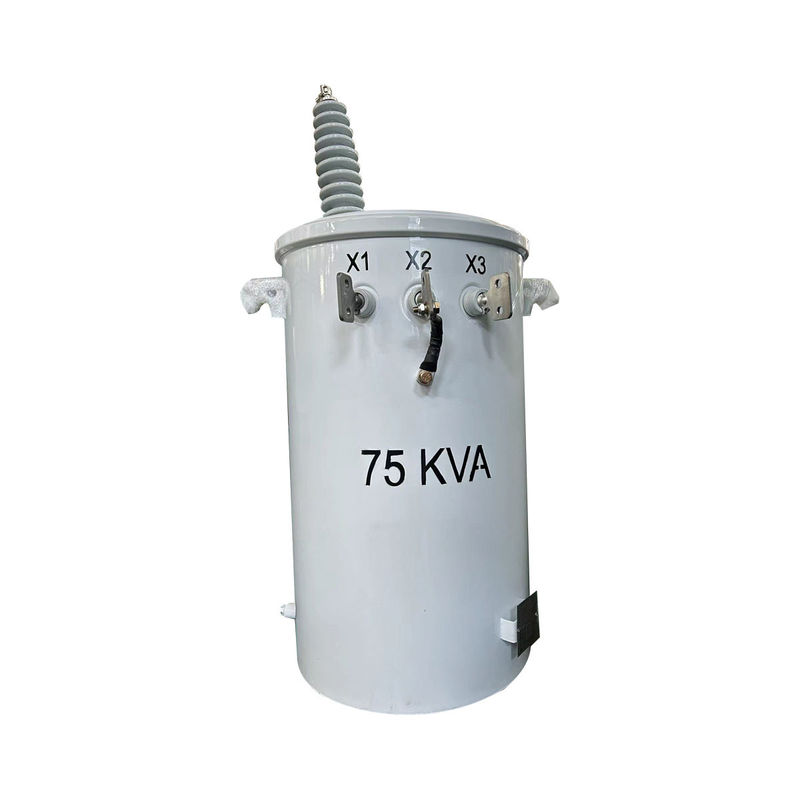

75kva シングルフェーズ ポール 配送 トランスフォーマー オイル 13.2KV から 240V に浸透
WINLEYの単相,油で満たされ,ポールに固定された配送トランスフォーマーは,住宅用上部配送負荷のサービスのために設計されています.彼らは軽量な商業用負荷にも適しています.産業用照明と多様化された電力用途これらのトランスフォーマーは,電気電力配給システムで通常発生するアプリケーション条件のために設計されています. CSP,CP,SP,Sのタイプはすべて利用できます. ISO 9001:2008年 認定
構造的特徴

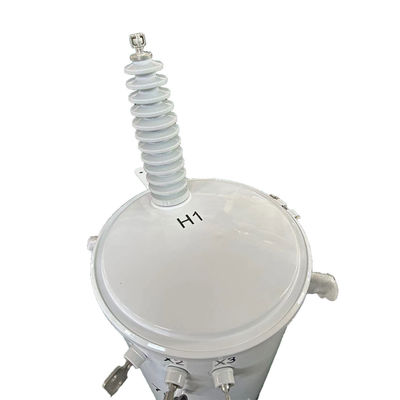

1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミまたは銅のケーブルを収納できます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが準拠しています
6タンクの地面端末はリングボルトの地面端末です
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| 段階 | 単相 |
| 容量 | 75KVA |
| 主電圧 | 13200GrdY/7620 |
| 副電圧 | 120/240V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 10.0〜4.5% 典型的な |
| 主要接続タイプ | 活気のあるブッシングラグ |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 隔熱液 | 鉱物油 - 非PCB液体 |
| 液体容量* | 21.51ガロン |
| 液体重量* | 体重は194ポンド |
| 排水バルブ | 1/2 NPT ポート/取り外すボルト |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| サイズ* | 26.77''-W x 28.35''-D x 47.24''-H |
| 効率性 | 99.00% |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
