| ブランド名: | WINLEY |
| モデル番号: | D-250/5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

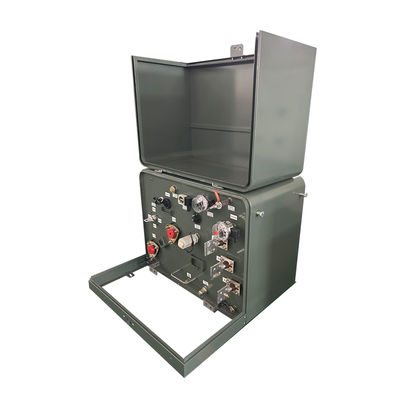

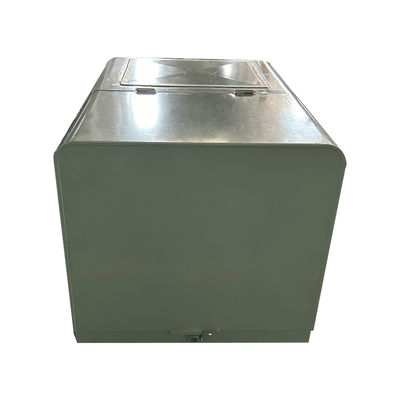

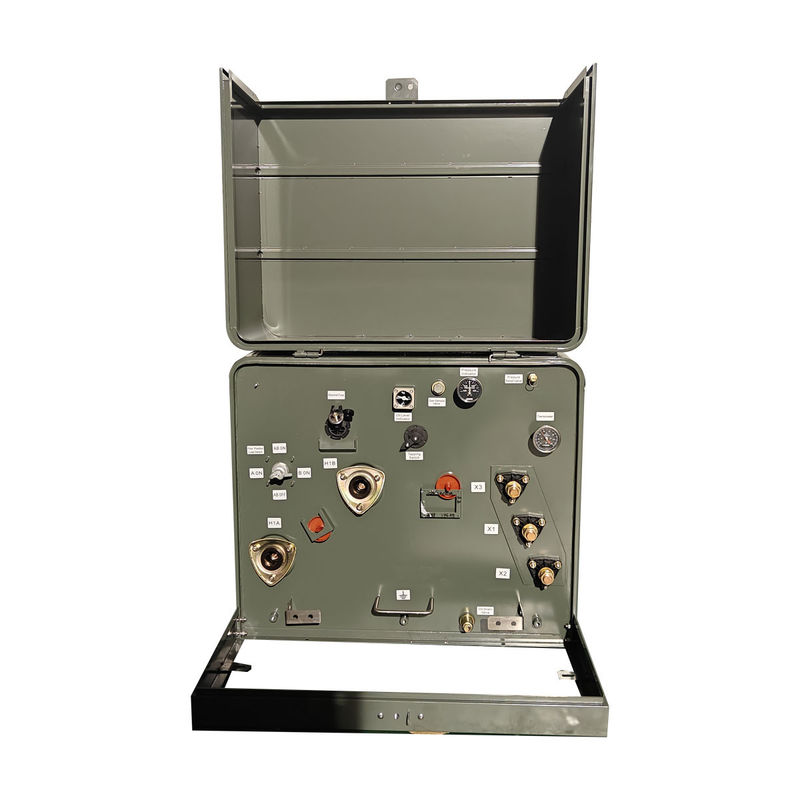

250KVA シングルフェーズパッドマウント トランスフォーマー配送システム 4160v 240v 屋外 304ステンレス
単相パッド搭載トランスフォーマーは,油浸した配送トランスフォーマーです.伝統的なトランスフォーマーは,箱型シェルで設計されています.低騒音住宅区,商業センター,病院,公園,学校などで広く使用されています. 単相パッドを装着したトランスフォーマーが自己冷却されています.ループまたは放射性フードで利用可能ANSI/CSA/IEEE基準を満たすか,または超えている.
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
工場写真
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 250 |
| 主電圧 | 4160GrdY/2400 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャー | 5 ポジション タップ チェンジャー |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| タンクの材料 | 304 ステンレス |
| キャビネット素材 | 304 ステンレス |
| ベースプラットフォームの材料 | 304 ステンレス |
| 住宅の種類 | ドア付きコンパートメントキャビネット, HVコンパートメント 左,LVコンパートメント 右 |
| 塗料タイプ | マンセール グリーン 塗料 と 底面 塗料 |
| 仕上げ色 | マンセル 7.0 GY 3.29/1.5 ベルグリーン |
| マウント | パッドマウント |
| 管を開ける | 底部供給 地下入口/出口 |
| サイズ* | 36 x 54 x 39 |
| 体重* | 2250ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.20% |
| 負荷損失なし (ワット) * | +/- 683W |
| 負荷損失 (ワット) * | +/- 2763W |
| 総負荷損失 (ワット) * | +/- 3445W |
図面
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 |
|||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
