| ブランド名: | WINLEY |
| モデル番号: | S-750/15 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

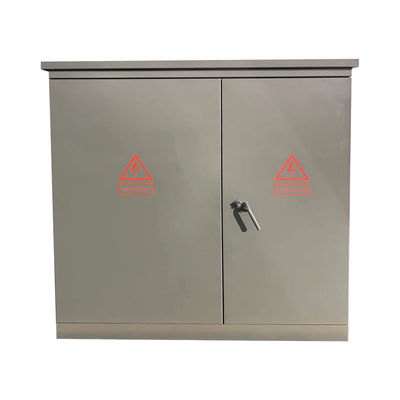

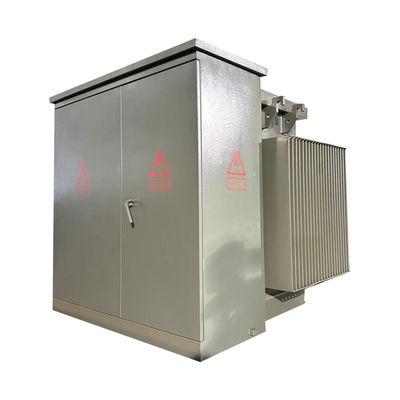

750Kva 電動3相パッド搭載電源変圧器サブステーション 13200Vから480V
パッド式トランスフォーマーは,最大10万kVAの電源,最大34.5kVの高電圧で製造され,CSA,IEEE cを含む標準に従って試験されています.57,およびDOEが適用される.パッドに搭載されたトランスフォーマーには油が詰められており,操作に耐える設計があります.トランスフォーマーには前部キャビンと後部キャビンという2つの部分があります.
製品構造

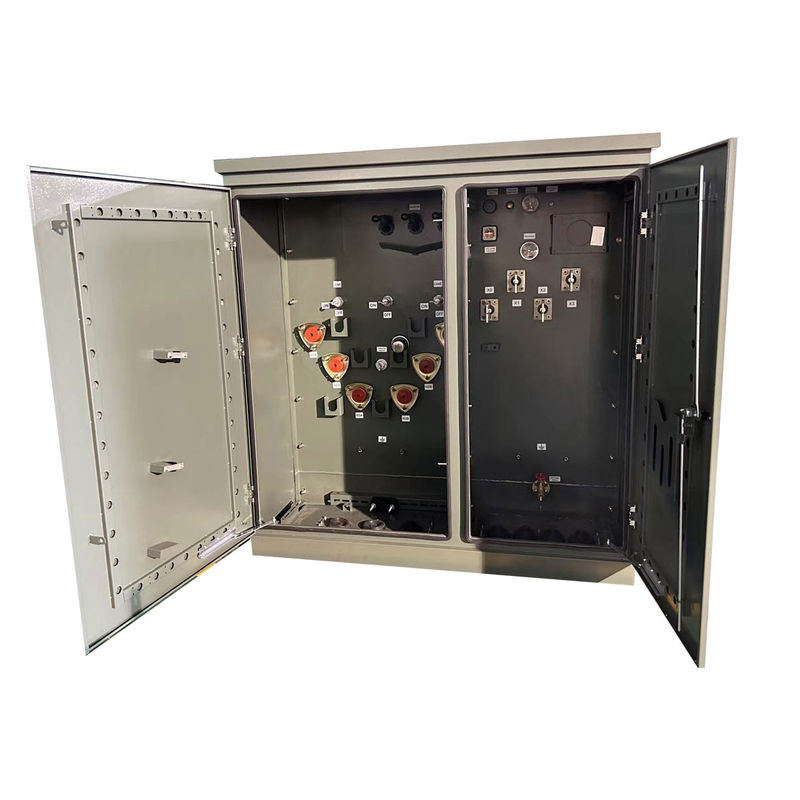

パッドマウントトランスフォーマーには,2つのレイアウト構造があります:ループフィードと放射線フィード.グリッドラインのニーズに応じて選択できます.下の写真は,北米市場のためにLvbianによって生産されたループフードと放射性フードトランスフォーマーです.
特徴
− 軽鋼 ステンレス鋼タンクオプション
− セキュリティのために3点のロックドア
− 簡単に設置するために取り外すシール
- ステンレス鋼のキャビネットヒンジと固定ストッド
切断可能なスリーブ付きのボルト付きキャビネット,下記のような深さを有する:
19"dedp 300kVから750kV
22"深さ 1000kVから1500kVまで
24"深さ 2000kvaから3750kvaまで
5千kvaから7500kvaまで
− 活気フロント・デッドフロント・コンストラクション
− 鋼製のHV/LVコンパートメントバリア
− 500kVA以下のオイル排気プラグ
− 750 kVA以上のサンプラー付きの排水バルブ
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 (ステップアップには承認されていません) |
| 段階 | 3 段階 |
| 容量 | 750KVA |
| ベクトルグループ | DYN1 |
| 主電圧 | 13200V |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | デルタ |
| 主要なBIL | 95KV |
| 副電圧 | 480Y/277 |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 58dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | 304 ステンレス |
| 効率性 % | 99.20% |
| 総負荷損失 (ワット) 50% | +/- 2,567W |
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
