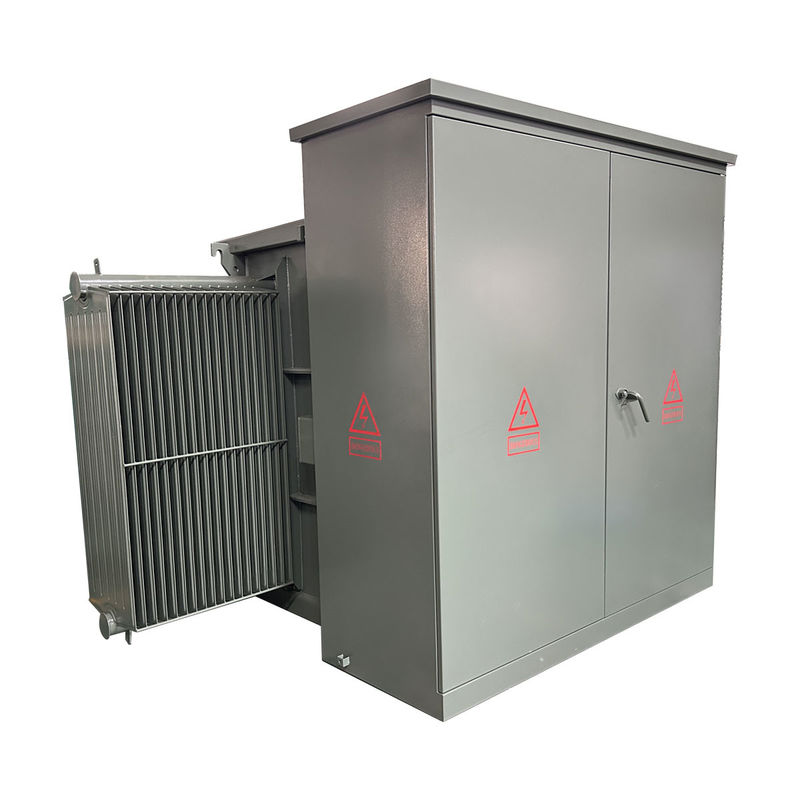

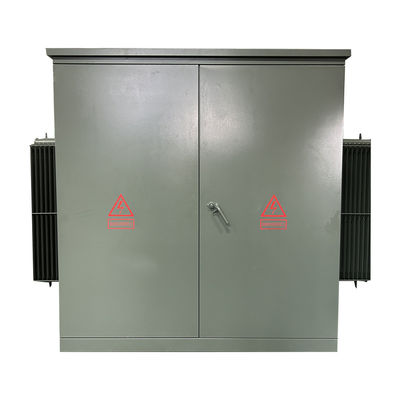

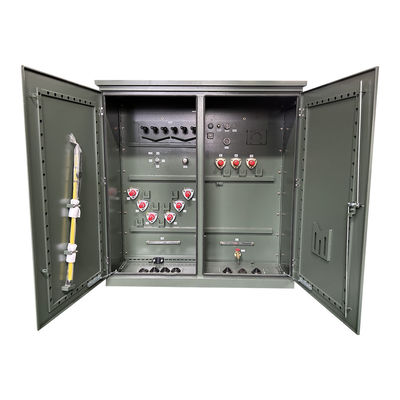

3相パッド搭載トランスフォーマー ANSI IEEE 標準 3相 5000Kva 13800V から 4160V
3相パッドを搭載したトランスフォーマーには,2つの基本的な構成があります. ラジアル・ループ・フィード,トランスフォーマーが設置される回路の種類に基づいて選択されます.3相パッドを搭載したトランスフォーマーは,アルミまたは銅の巻き込みを使用し,効率と足跡を最大化するために最適化されています.
3相パッド搭載トランスフォーマーは,ANSI,DOE,IEEE,CSAおよびIEC規格に準拠して設計および製造されている.高電圧34.5kVまで,10MVAまで.単電圧か二電圧で.
構造
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 5 MVA (5000 KVA) |
| 主電圧 | 13800V |
| 主電圧クラス | 25kVクラス |
| 主要なBIL | 125KV |
| 副電圧 | 4160V |
| 副電圧クラス | 5kVクラス |
| 2次BIL | 60KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 (典型的な) | 50.0~7.5% |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| パルスドライブ評価 | N/A |
| 隔熱液 | 生物分解性天然植物油エステル 絶縁液 - 非PCB液 |
| 液体 (オイル) 容量* | 700ガロン |
| 液体 (油) の重量* | 5390ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 65dBA |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 96''-W x 108''-D x 94''-H |
| 乾燥重量 (油を含まない) * | 10462ポンド |
| 格付け | |
| DOE2016の効率評価を満たす/超える | |
| ANSI/IEEE C57 に適合する12.00 | |
| 効率性 % | 98.20% |
| 負荷損失なし (ワット) | +/- 8,889W |
| 全負荷損失 (ワット) 100% | +/- 34,996W |
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
記述:
1) 構造はコンパクトで合理的で,容量は小さいので,同じ容量のヨーロッパ型の箱の3分の1程度です.
(2) 完全に密閉され,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼できる保証
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できる,さまざまな電源システムがあります.
4) 低損失,低温上昇,高過負荷容量を持つS11油浸式電源トランスフォーマーが採用される.
5) 防護用にはダブル・ファイューズ (バックアップ・プロテクション・ファイューズ+プラグイン・ファイューズ) が使用されます.プラグイン・ファイューズ・ファイューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下でプラグと脱出することができ,緊急時に負荷スイッチとして操作できます.また,隔離スイッチの特徴を持っています.
7) ウインドウはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の対称性のない負荷下で動作することができ,中立点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷の保護性能は良好です.
8) キャビネットは,防腐設計と特殊なスプレー塗料処理を採用し,美しく,新しい,様々な環境に適しており,都市を美化する効果を達成します.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
