| ブランド名: | WINLEY |
| モデル番号: | D-75/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

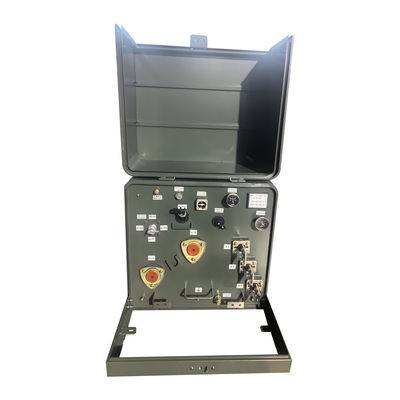

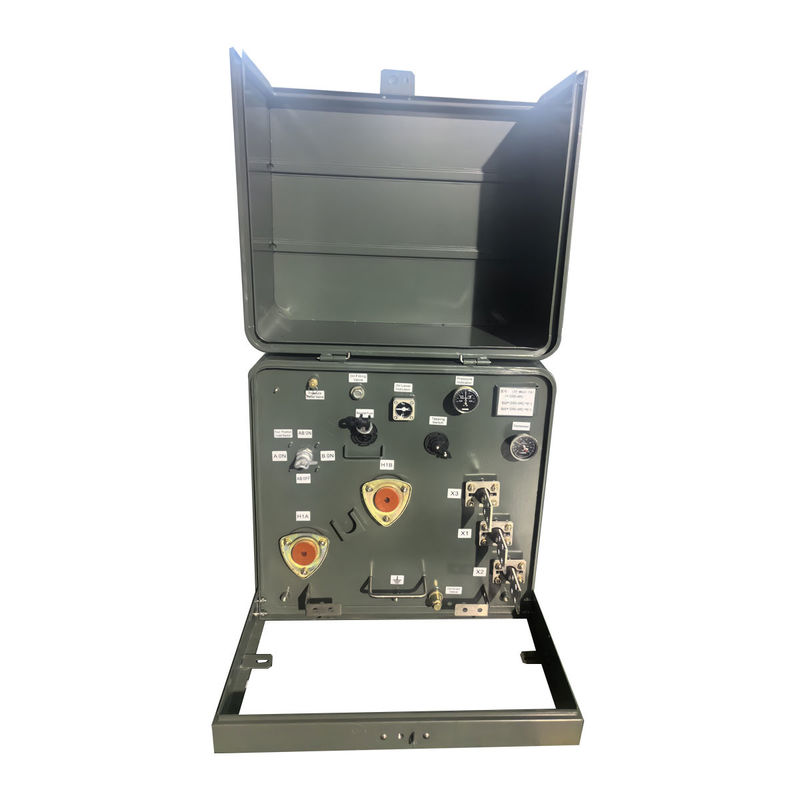

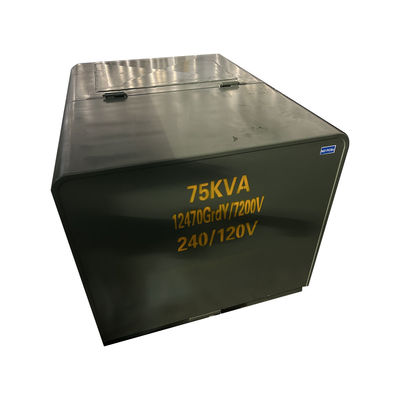

75kva パッドマウント配送電源トランスフォーマー 単相アンシ標準 13200v 240v
単相パッド搭載トランスフォーマーの定位電力は15-250kVAである.単相パッド搭載トランスフォーマーは,一般的には,民間用途のために単相電力が必要とされる場所で使用される.家電など,など,その容量は,三相パッド搭載トランスフォーマーよりも比較的小さい.以下の規格を満たす: IEC60076,ANSI/IEEEC57.12.00C57 について12.20C57 について12.38C57 について12.90CSA など
性能特性
単相パッド搭載トランスフォーマーとは,コンパクトで自立した電気装置である.
主に住宅や軽い商業用環境で使用されます.
家庭や小規模事業で使用できる低電圧で電力会社から供給される電気
単相パッド搭載トランスフォーマー機能
安全性:これらのトランスフォーマーは,通常,ハッキング防止,ロック可能な
この設計は,電気部品と偶然接触するリスクを減らすため,安全性を確保します.
保守 の 容易 性: その 設計 に よる と,保守 や 修理 の 作業 に は 容易 に アクセス できる.公益 事業 の 業 者 たち は 必要 な 作業 を 実行 する ため,キャビネット を 迅速 に 開く こと が できる.
電圧調節:電圧調節において重要な役割を果たし,家庭や企業に供給される電気が必要な電圧範囲内にあることを保証します.
電力配送:これらのトランスフォーマーは,電気配送ネットワークの重要な部分であり,電気が
電力網から最終ユーザーへ効率的かつ安全に配給されます.
主なデータ
| 段階 | 単相 |
| 容量 | 75KVA |
| 主電圧 | 13200GrdY/7620 |
| 主電圧クラス | 15kVクラス |
| 主要なBIL | 95KV |
| 副電圧 | 120/240V 配電用の 240/120 (L-N-L) |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| コンパートメントベースワイヤウェイの寸法* | 34-L × 19-D |
| コンパートメントキャビネットの深さ | 19D |
| サイズ* | 36.5''-W x 42.5''-D x 36''-H |
| 乾燥重量 (油を含まない) * | 617.28ポンド |
| 総重量 (液体で満たされた) * | 1499.12ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| CSAの効率評価を満たす/超える | |
| ANSI/IEEE C57 に適合する12.00 | |
| 効率性 | 99.00% |
| トランスフォーマーをベースに,名札ベースkVAの50%で動作する. | |
| 負荷損失なし (ワット) * | +/- 247W |
| 負荷損失 (ワット) * | +/- 845W |
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
工場の製品写真
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
