| ブランド名: | WINLEY |
| モデル番号: | D-15/13 について2 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

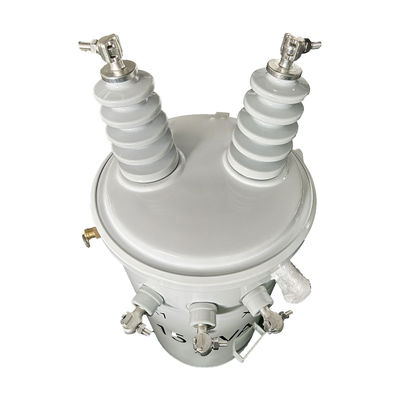

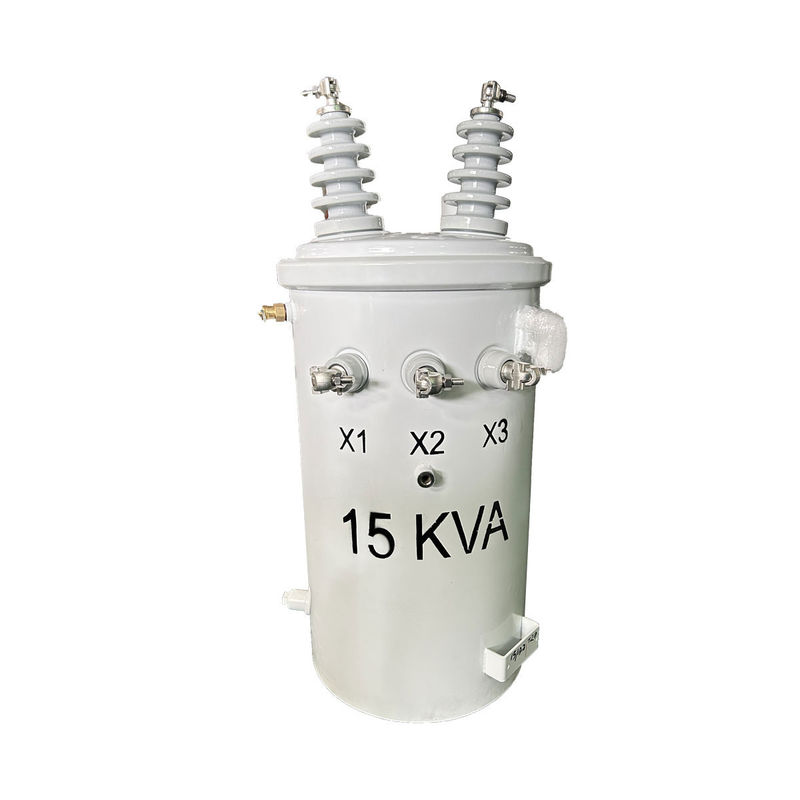

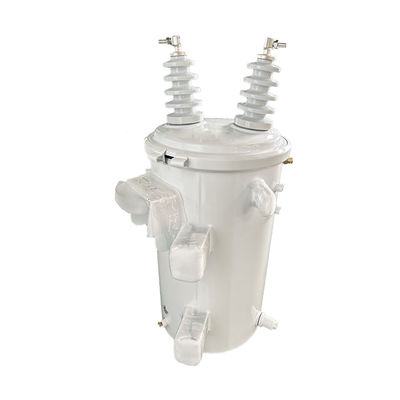

15kva シングルフェーズ上部配送 トランスフォーマー オイル 浸水 13200GrdY/7620
WINLEYの単相は,ANSI/IEEE,CSA,DOEなどの国際基準に完全に準拠し,またはそれを超えています.単相にはul/cul,CSA,IEEEなどの証明書があります.北米に輸出されている中南米や他の市場で大量に生産されています.
製品構造
標準機能
品質システム ISO 9001 認証
DOEのエネルギー効率基準を満たすか,ANSI/IEEEおよびCSA基準を上回る
リフティングラグ
固定装置
蓋付き高圧ポルセラン
眼栓端付きのブーシング
低電圧ブッシング 眼栓端末
低電圧中性接地ベルト (表示されていない) (B-2およびB-3クラスのみ10-50kVA)
ANSIのサポートラグ (ハンガーブラケット) 下のブラケットにレーザーで刻まれた名札
ポリエステル製隔熱カバー
自動換気・再密封カバー組
中心線コア/コイル組立の支架
低電圧電線
蓋地ベルト付きのオイルフーリングプラグ
タンクの地面パッド
流出追加機能は,すべて標準的な自衛型CSPユニットのみです.
主要な保護リンク (高電圧ブッシュに搭載)
オーバージェストラー
副断路器
緊急オーバーロードリセットとオーバーロード信号ライト付きの二次ブレーカー操作ハンドル
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 15KVA |
| 主電圧 | 13200GrdY/7620 |
| 副電圧 | 120/240V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 19.69''-W x 22.83''-D x 38.19''-H |
| 格付け | |
| DOE2016の効率評価を満たす/超える | |
| ANSI/IEEE #C57 に適合する.12.00 | |
| 効率性 | 98.50% |
| 負荷損失なし (ワット) | +/- 65W |
| 全負荷損失 (ワット) | +/- 254W |
| 総負荷損失 (ワット) | +/- 319W |
製品図
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
