| ブランド名: | WINLEY |
| モデル番号: | S-150/12 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

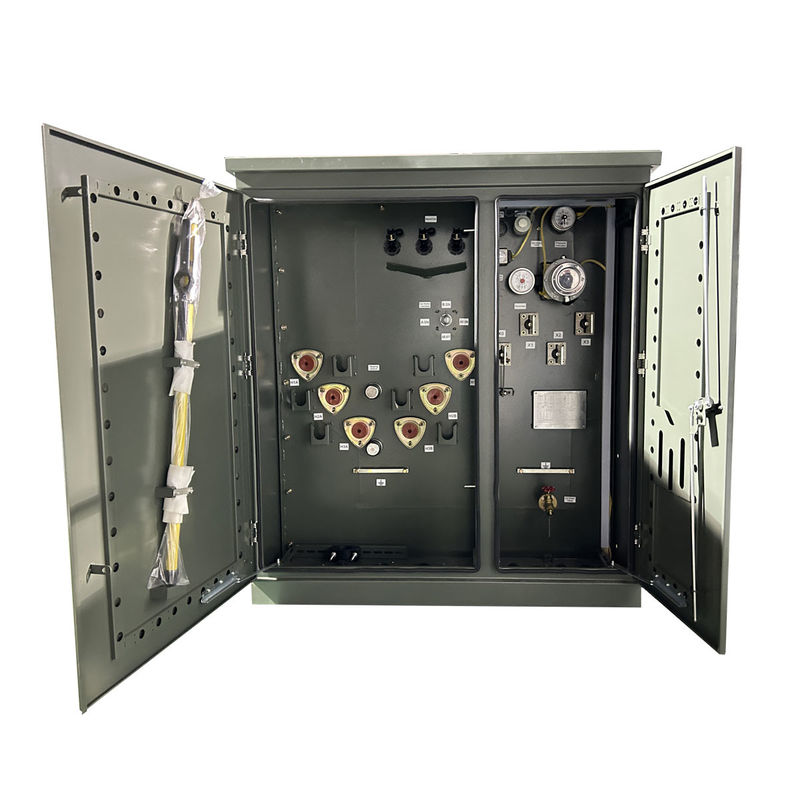

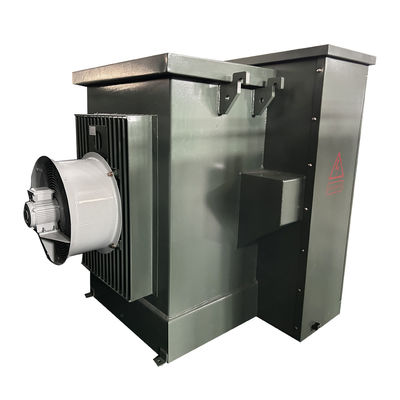

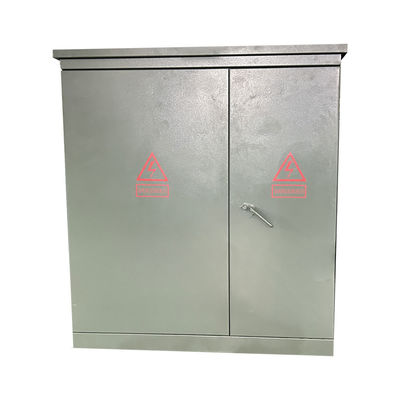

150Kva 三相パッド搭載 トランスフォーマー 二重電圧 304ステンレス鋼 12kv から 480Y/277
パフォーマンス
3相パッドを搭載したトランスフォーマーでは,重荷スイッチとファイューズがトランスフォーマーの高電圧側に置かれ,トランスフォーマーの中核と巻き込みは同じオイルタンクに浸透します.先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点
製品構造
標準的な特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 鍵 を 切る
• 高電圧のドア,低電圧のドアを開けた後にしか開けない.
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
(2) 定数より上下で2.5%のフル容量タンクを持つ蛇口交換器
トランスフォーマータンクの蓋に10×18× (または14×25×) の手穴を1つ.
• オリーブ緑色 (Munsell 7GY 3.29/1.5).
• 最新の ANSI 規格に従って設計,製造,試験
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 150KVA |
| ベクトルグループ | DYN1 |
| 主電圧 | 12000Vと4160V |
| 主電圧スイッチ | 双電圧選択スイッチ |
| プライマリファソル | デルタ |
| 副電圧 | 480Y/277 |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| パルスドライブ評価 | N/A |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 標高評価 | 海面上3300フィート (1000メートル) |
| タンクの材料 | 304 ステンレス |
| サイズ | 68'W × 49'D × 50'H |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 % | 98.90% |
技術図
仕様
| 3相パッド搭載トランスフォーマーに関する技術データ | |||||||
| 定額容量 | 損失 (w) | 尺寸 (mm) | 体重 (kg) | ||||
| 負荷なしの損失 (W) | 負荷中の損失 | W | D | H | オイル重量 (L) | 総重量 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
