| ブランド名: | WINLEY |
| モデル番号: | D-75/35 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

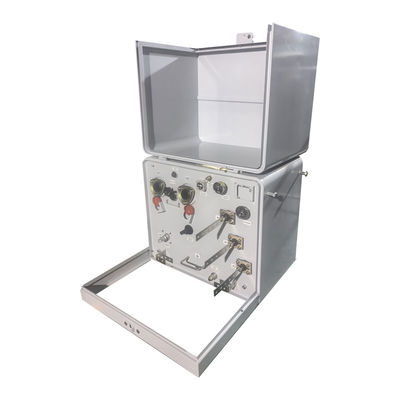

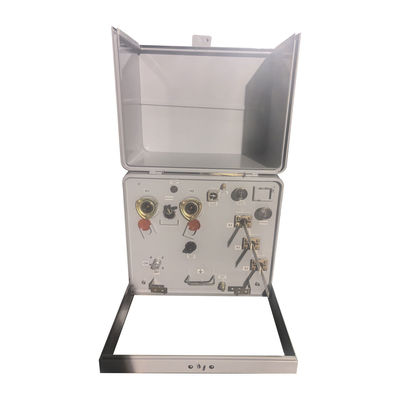

75Kva シングルフェーズ液体で満たされたパッド搭載トランスフォーマー 双電圧34.5KVから120/240
ANSI単相パッド搭載トランスフォーマーには,簡単に開けられ,接続に無制限アクセスできるようにクラムシェルキャビネットが装備されています.設計の多用性により,様々な保護およびスイッチ構成が可能です.
製品構造
特徴
• ANSI®,IEEE®,NEMA®規格を満たすか,超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の ペン と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
• 高電圧ブッシング・プールは - 200A
主なデータ
| 段階 | 単相 |
| 容量 | 75KVA |
| 主電圧 | 34500V |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | デルタ |
| 副電圧 | 120/240 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャー | 5 ポジション タップ チェンジャー |
| 阻力 | 10.8% |
| 主要接続タイプ | 死戦前線 |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 隔熱液 | 鉱石油 - 非PCB流体 - 非PCB流体 |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| サイズ* | 37.4''-W x 45.67''-D x 29.53''-H |
| 効率性 | 99.00% |
| トランスフォーマーをベースに,名札ベースkVAの50%で動作する. | |
| 85°Cの基準温度に基づく負荷損失 | |
| 負荷損失なし (ワット) * | +/- 247W |
| 負荷損失 (ワット) * | +/- 847W |
| 総負荷損失 (ワット) * | +/- 1092W |
製品図
仕様
| シングルフェーズ・パッド・マウント・トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
|
