| ブランド名: | WINLEY |
| モデル番号: | S-500/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
500kva 三相パッド搭載 トランスフォーマー アンシ 標準ループ供給 34500v から 480y/277
性能特性
パッドマウントトランスフォーマー (padmount transformer) とは,通常,小さなコンクリートパッドの上に置かれたロックされた金属キャビネットに設置されている,地面に設置された電力配送トランスフォーマーです.通常は75kVaから5000kVaまでの電源量で製造され,しばしば組み込みファイューズとスイッチが含まれます.. 典型的な囲いには,油に浸されたパッドマウントトランスフォーマーの中核/コイル組を保持するためのタンクが含まれます.高圧および低圧ブッシングを閉じ込める高圧および低圧のワイヤリングコンパートメントを持つワイヤリングキャビネットCSA,ANSI Cを含む業界基準に従って設計され試験されています.57省エネやIEEEなど
製品構造
主なデータ
| 段階 | 3 段階 |
| 容量 | 500KVA |
| 主電圧 | 34500V |
| 主電圧クラス | 35kVクラス |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| タップチェンジャー | 5 ポジションのタップチェンジャー |
| 負荷切断スイッチ | 4 ポジション 負荷断断スイッチ |
| 負荷切断スイッチの評価 | 300Amp,35kV |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 隔熱液 | 生物分解性天然植物油エステル 隔熱液 - 非PCB液体 |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 56dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| 特徴 | ペンタヘッド・ボルト・エントリー組 |
| 高火点隔熱液 | |
| 非PCB隔熱液 | |
| 改ざん 防止 住宅 | |
| 門口は開けられる. | |
| NEMA 3Rワイヤリングコンパクト | |
| ホットスティックを含む,HVドアマウント | |
| 効率性 % | 99.10% |
技術図

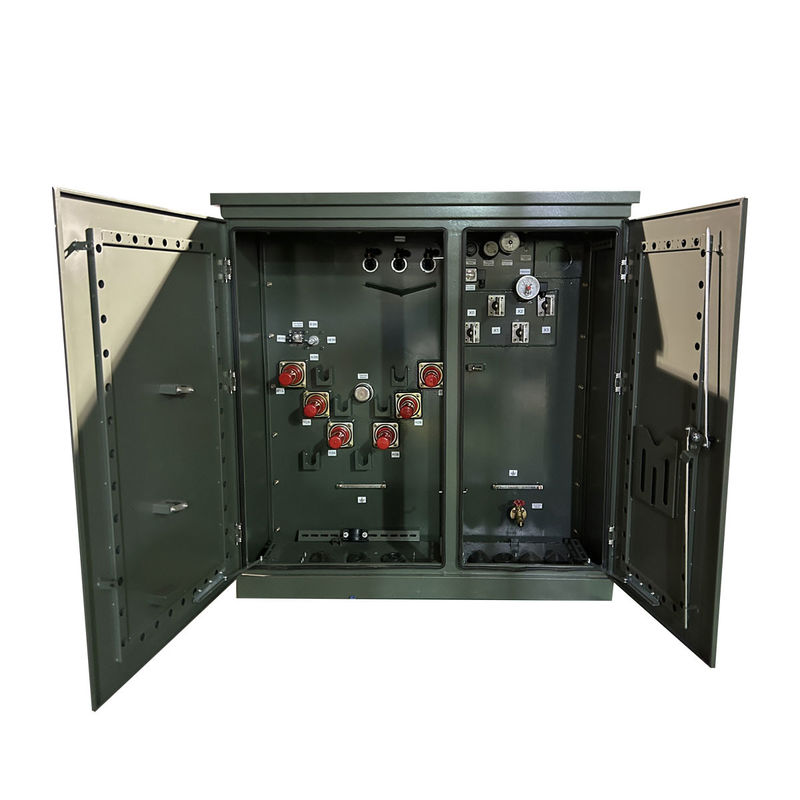

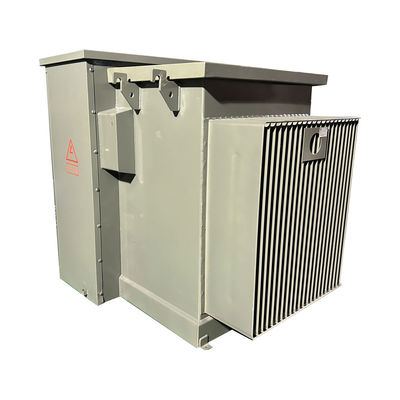

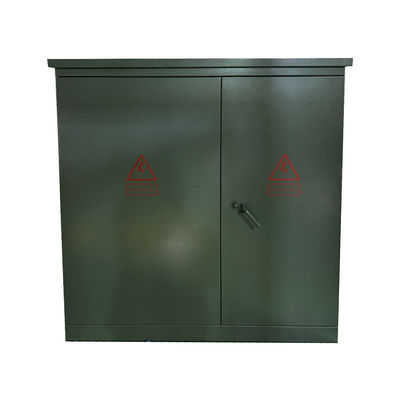

工場の製品写真
仕様
| 3相パッド搭載トランスフォーマーに関する技術データ | |||||||
| 定額容量 | 損失 (w) | 尺寸 (mm) | 体重 (kg) | ||||
| 負荷なしの損失 (W) | 負荷中の損失 | W | D | H | オイル重量 (L) | 総重量 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
