| ブランド名: | WINLEY |
| モデル番号: | D-125/35 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

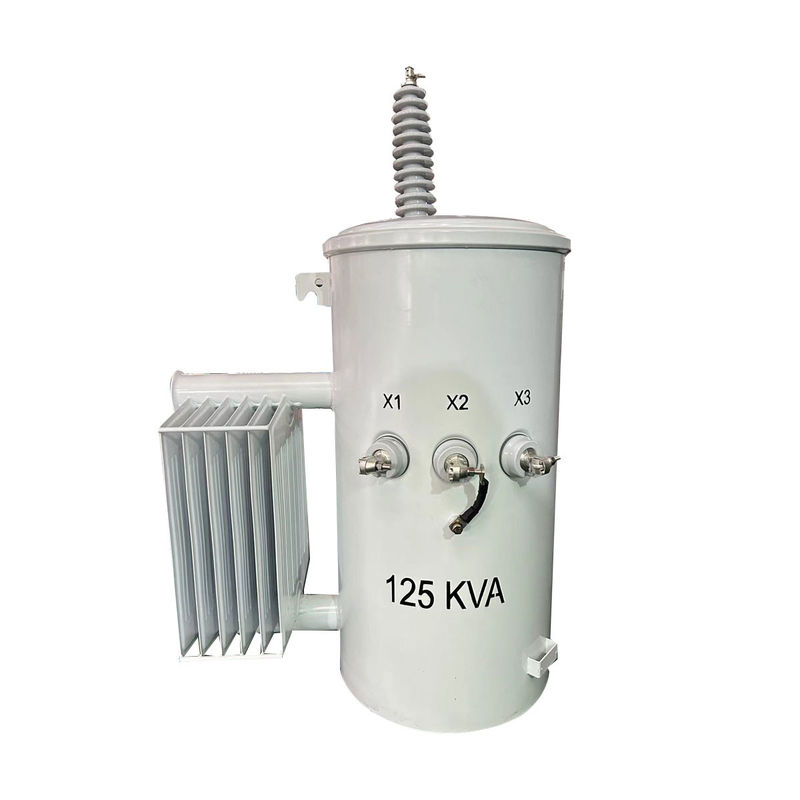

単相空中配送トランスフォーマー 34500GrdY/19920 120/240V
WINLEY ELECTRICが製造するポールマウントトランスフォーマーが IEEE/ANSI/DOE/CSAと IECの基準を満たし,北米に輸出されています.中南米および他の市場での大量生産単相型電極式変圧器の定位電力は10kVAから333kVA,三相型電極式変圧器の定位電力は30kVAから500kVAの範囲にある.
構造
主なデータ
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| トランスフォーマー極性タイプ | 減算式 |
| 段階 | 単相 |
| 容量 | 125KVA |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 副電圧 | 120/240V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| サイズ* | 43.31''-W x 35.04''-D x 51.18''-H |
| 総重量 (液体で満たされた) * | 1542ポンド |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) | +/- 455W |
| 全負荷損失 (ワット) | +/- 1,833W |

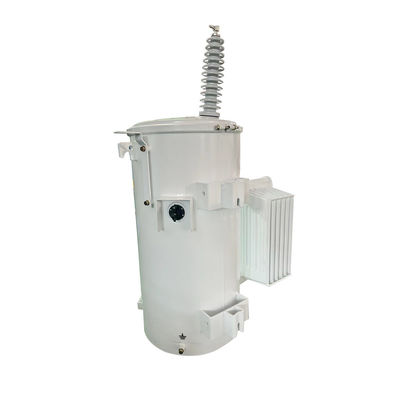

製品図
仕様
| 10kva-333kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
