| ブランド名: | WINLEY |
| モデル番号: | SCB10-1500/13 について2 |
| MOQ: | 1ユニット |
| 価格: | $5000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

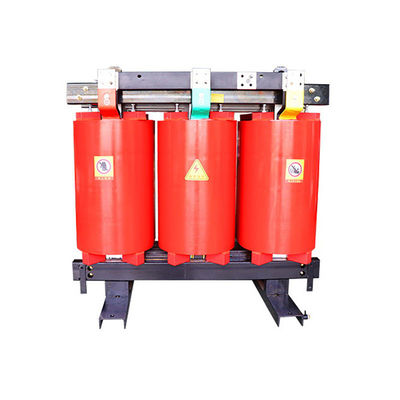

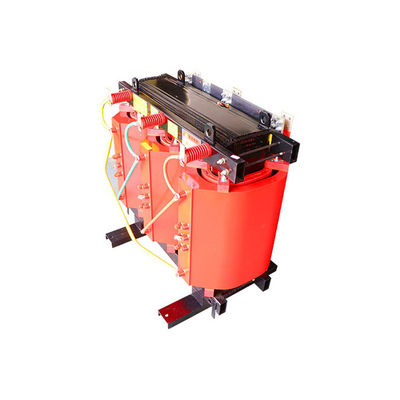

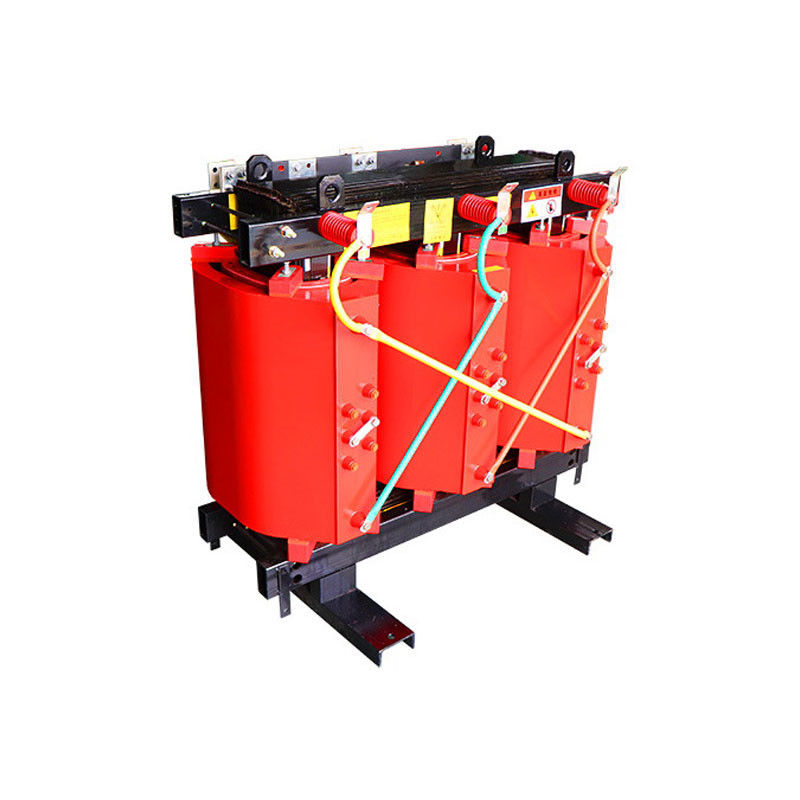

1600kva 3相型乾型鋳樹脂電源トランスフォーマー 13200V から 480y/277V
WINLEY Electricの3相エポキシ樹脂乾型トランスフォーマーには,IEC726とGB/T10228-1997規格を満たす10KV/20KV/35KVの3つのグレードが提供されています.低損失の特徴があります, コンパクトな構造,軽量,低騒音,耐湿性,高い機械的強度,炎阻害性,強い過負荷容量,低部分放出品質
主要データ
| トランスフォーマー仕様データ | |||||||
| 違う 違う | 詳細 | ユニット | 仕様 | コメント | |||
| 1 | タイプ | ~ | 鋳樹脂,乾燥型 | ||||
| 2 | 定数容量 | kVA | 1500/2100 | ||||
| 3 | 段階番号 | ~ | 3 | ||||
| 4 | 指定入力電圧 | V | 13200 | デルタ | |||
| 5 | 定数出力電圧 | V | 480Y/277 | Wye-N | |||
| 6 | トップタイプ | ~ | 電路外 | ||||
| 7 | 触れる範囲 | % | ±2*2.5% | ||||
| 8 | 冷却方法 | ~ | OA/FA | ||||
| 9 | 定数周波数 | Hz | 60 | ||||
| 10 | ベクトルグループ | ~ | ディン11 | ||||
| 11 | 隔熱クラス | ~ | F について | ||||
| 12 | 温度上昇 | °C | 100 | ||||
| 13 | 負荷外損失 | W | 3240 | 10%の許容量 | |||
| 14 | 負荷中の損失 (120°C) | W | 16300 | ||||
| 15 | 阻力 | % | 5~7 | ||||
| 16 | 巻き物 | ~ | アール | ||||
| 17 | 中核材料 | ~ | シリコン鋼 | ||||
| 18 | サービス状態 | ~ | 室内・室外 | ||||
| 19 | 海面 | M について | ≤1000 | ||||
| 20 | アクセサリー | ~ | 冷却扇風機と温度調節器 | ||||
| 21 | 環境温度 | °C | -25から+40 | ||||
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | ディン11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | そうだ | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
製品パッケージ
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
