| ブランド名: | WINLEY |
| モデル番号: | S-5000/35 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

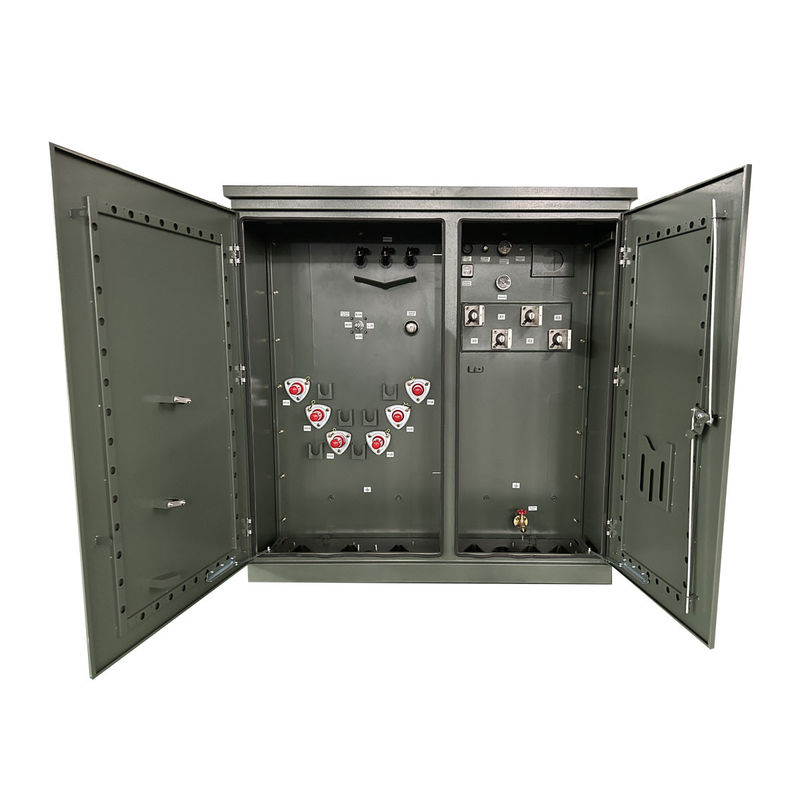

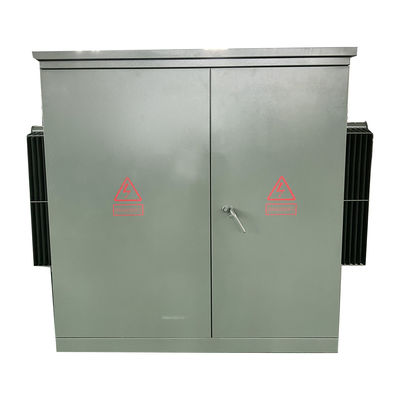

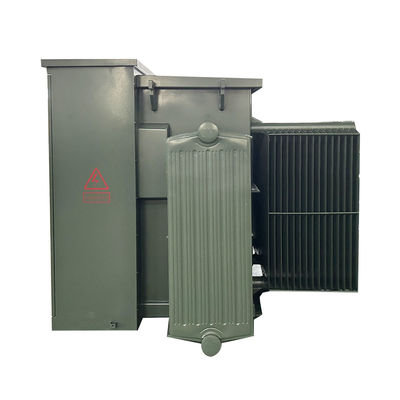

3相パッド搭載トランスフォーマーサイズ 3000Kva ステップダウン 12000V から 630Y/364
概要
3相パッドを搭載したトランスフォーマーでは,重荷スイッチとファイューズがトランスフォーマーの高電圧側に置かれ,トランスフォーマーの中核と巻き込みは同じオイルタンクに浸透します.先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| 段階 | 3 段階 |
| 容量 | 3 MVA (3000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 12000V |
| プライマリファソル | デルタ |
| 副電圧 | 630Y/364 グラウンドワイ |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 50.0~7.5% 典型的な目標5.75% |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 液体 (オイル) 容量* | 330 ガロン |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 63dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| サイズ* | 90W×80D×83H |
| 乾燥重量 (油を含まない) * | 5810ポンド |
構造
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
適用する
パッドマウント (padmount) とは,コンクリートパッドに固定されたロックされた鉄製キャビネットに固定された電源配送トランスフォーマーである.すべての電源接続ポイントは,しっかりと固定された金属のハウジングに囲まれているので壁に囲まれた場所がない場所にパッドマウントトランスフォーマーを設置できます.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
