| ブランド名: | WINLEY |
| モデル番号: | SCB10-1000/13 について2 |
| MOQ: | 1ユニット |
| 価格: | $5000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
SCB10シリーズ 1000Kva 3相エポキシ樹脂鋳型乾燥型隔離トランスフォーマー 13200V IEC 60076
WINLEY ELECTRICの3相エポキシ樹脂乾型トランスフォーマーには,IEC726,GB/T10228-1997規格に準拠した10KV/20KV/35KVの3つのグレードがあります.低負荷の特性がある, コンパクトな構造,低騒音,耐湿性,高い機械的強度,炎阻害性,強い過負荷能力.
製品構造
主要データ
| 1000kVA トランスフォーマー仕様データ | ||||
| 違う 違う | 詳細 | Uニット | 仕様 | |
| 1 | タイプ | ~ | 鋳樹脂,乾燥型 | |
| 2 | 定数容量 | kVA | 1000 | |
| 3 | 段階番号 | ~ | 3 | |
| 4 | 主電圧 | V | 13200 | |
| 5 | 副電圧 | V | 480 と 240 | |
| 6 | トップタイプ | ~ | 電路外 | |
| 7 | トップタイプ | % | ±2*2.5% | |
| 8 | 冷却方法 | ~ | アナ/アフ | |
| 9 | 定数周波数 | Hz | 60 | |
| 10 | ベクトルグループ | ~ | Dy1y1 | |
| 11 | 隔熱クラス | ~ | F について | |
| 12 | 温度上昇 | K | 100 | |
| 13 | 負荷外損失 | W | 2270 | |
| 14 | 負荷中の損失 (120°C) | W | 10400 | |
| 15 | 阻力 | % | 6 | |
| 16 | 巻き物 | ~ | クー | |
| 17 | 中核材料 | ~ | シリコン鋼 | |
| 18 | 囲み | ~ | IP30 | |
| 19 | サービス状態 | ~ | 室内 | |
| 20 | 海面 | M について | ≤1000 | |
図面
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | ディン11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | そうだ | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
性能特性
* シンプルなメンテナンスの必要性は少ない.
* 汚染がなく
* 汚染された場所や湿った場所で使用されます
* 設置が簡単です.
* 耐用寿命が長いのは 介電熱と低温のため
* 財産と人々を保護する
* 短回路電流では,抵抗が高い
* 性能は素晴らしい

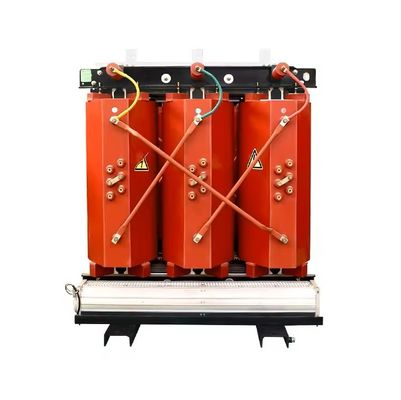

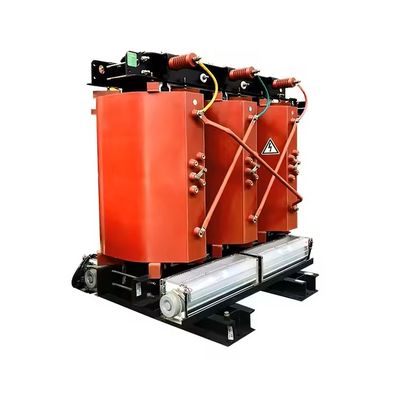

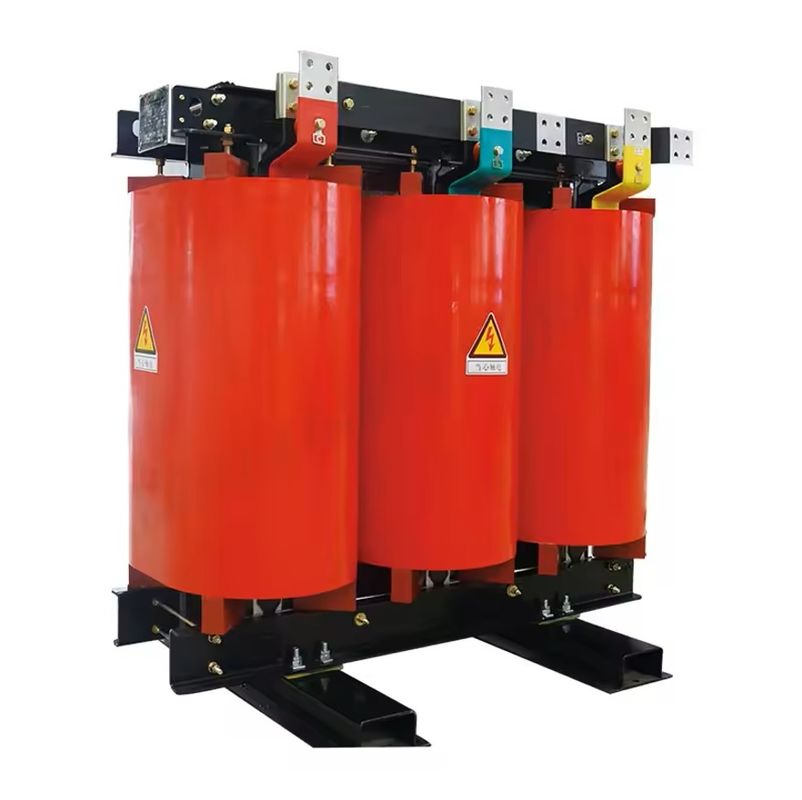

製品写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
