| ブランド名: | WINLEY |
| モデル番号: | D50/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
50kva ANSI/IEEE/DOE標準単相パッド搭載トランスフォーマー 20780Vから240V
単相パッドマウントトランスフォーマーは,最大167KVAの電力を搭載している.高電圧は最大34.5KV.パッドマウントトランスフォーマーは,IEC60076を含む標準に従って設計および試験されている.,ANSI,CSA,IEEE c57,およびDOEが適用されます.
製品構造
特徴
− 自動減圧装置
− 液体の充填と排水
− レーザーで刻まれた名札
− フローティングロックポケットで,簡単に調整できます.
− デカルのブッシュの表記
− 溶接型ドーム型タンクカバー
− 腐食性のない材料のタムパーストライプ
− クローネッドタンク
− 切断可能なスリーブ
− ステンレス鋼のリフティング装置
− ステンレス鋼のヒンジルピンと樽付きのヒンジルドア
−X2からタンク地面への地面帯
− フロント・デッド・エルボウ・コネクタ用のHV・ブッシング・プールは

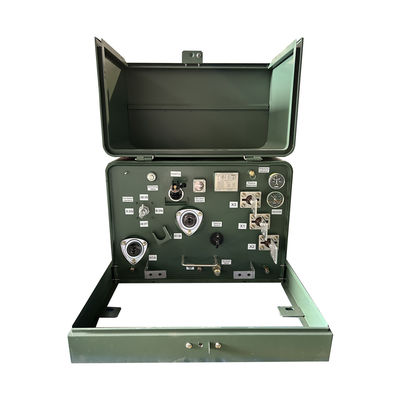

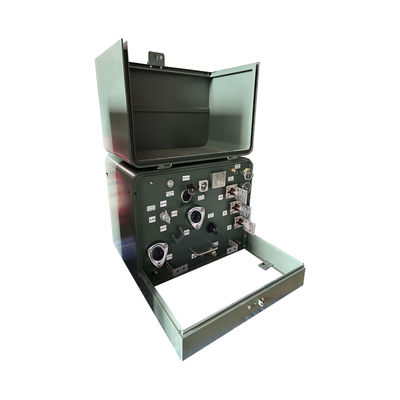

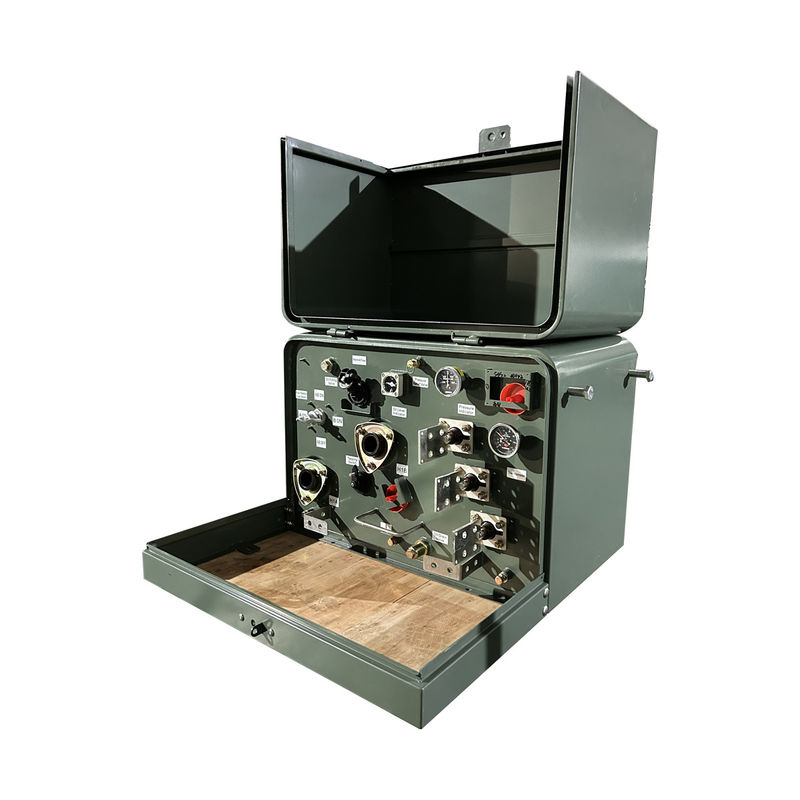

製品写真
主なデータ
| 段階 | 単相 |
| kVA | 50 |
| 主電圧 | 2070GrdY/12000 |
| 副電圧 | 240/120V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 60°C |
| タップチェンジャー | 5 ポジション タップ チェンジャー (2) +/- 2.5% タップ 上 (2) +/- 2.5% タップ 下 |
| 効率性 | DOE 2016 標準を満たす |
| 冷却クラス | ONAN |
| 飼料 | ループ |
| 巻き物 | 銅 |
| サイズ | 24 x 32 x 33 |
| 体重 | +/- 750ポンド |
| 格付け | |
| ANSI/IEEE #C57 に適合する.12.25 |
図面
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
