| ブランド名: | WINLEY |
| モデル番号: | D100/13 について8 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

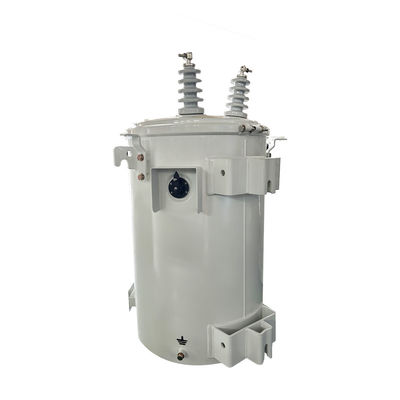

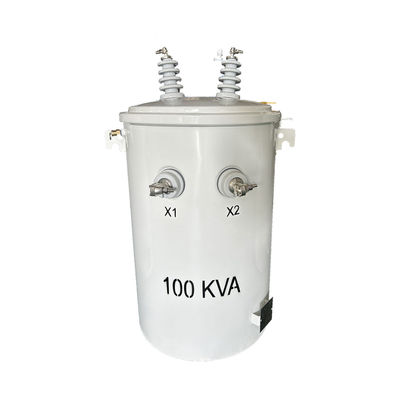

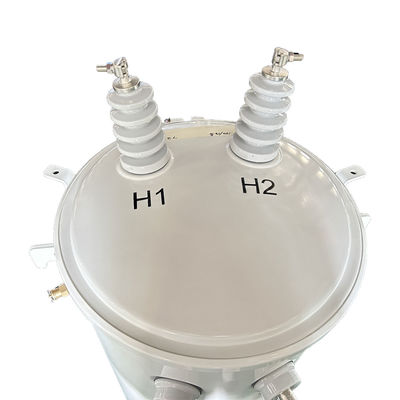

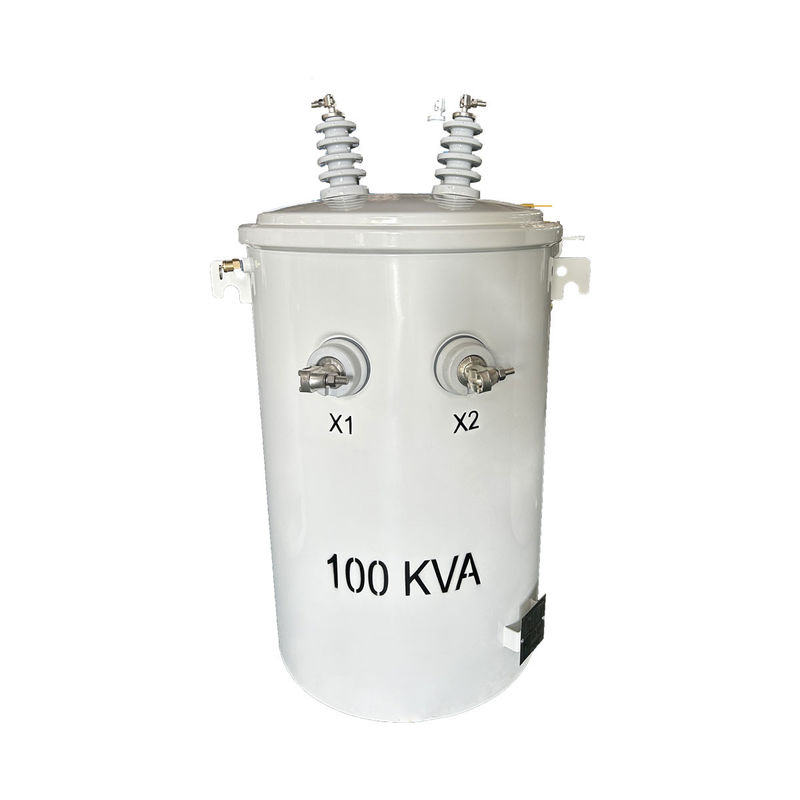

100kV ポールマウント トランスフォーマー 単相電源ポール トランスフォーマー オイル タイプ 13.8kv から 277v アンス・IEEE 標準
柱に設置されたトランスフォーマーには 重要な保護機能が組み込まれています 高電圧側には オーバージェスター 低電圧側には サーキットブレーカー組み込み保護ファイューズも含まれていますこのオールインワンデザインにより,追加の保護装置の必要性がなくなり,設置時にコストが大幅に削減されます.
柱式トランスフォーマーの評価は,相数と電流配送システムの電力需要によって異なります.
構造
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー |
| 段階 | 単相 |
| 容量 | 100KVA |
| 主電圧 | 13800V |
| 副電圧 | 277V |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E について |
| 冷却クラス | ONAN |
| 効率基準 (s) | DOE 2016 規格,ANSI/IEEE 規格 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| サイズ* | 30.6''-W x 31.8''-D x 47.1''-H |
| 総重量 (液体で満たされた) * | 965ポンド |
| 効率性 | 99.10% |
| トランスフォーマーをベースに,名札ベースkVAの50%で動作する. | |
| 85°Cの基準温度に基づく負荷損失 | |
| 負荷損失なし (ワット) | +/- 270W |
| 全負荷損失 (ワット) | +/- 1,100W |
製品図
仕様
| 10kva-333kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
