| ブランド名: | WINLEY |
| モデル番号: | S-2500/132 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

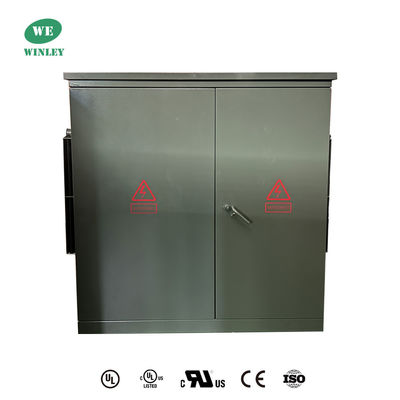

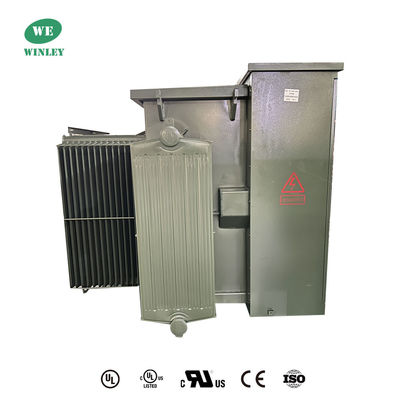

3相パッド搭載配送トランスフォーマー 2500 Kva 13200v から 480y/277 屋外用
WINLEY電気は,3相パッドを搭載したトランスフォーマーの生産に特化した. 私たちの製品はUL/cUL認証を取得し,ANSI,IEEE,DOE,CSAなどの基準を満たしています.定位電力は通常75kVAから5500kVAです製造,製造,販売後のサービスで豊富な経験があります. 製造,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売,販売.
主なデータ
| トランスフォーマー型 | パッド 搭載 |
| 段階 | 3 段階 |
| 容量 | 2.5 MVA (2500 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 13200V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| タップチェンジャー | 5 ポジションのタップチェンジャー |
| 阻力 | 50.0~7.5% 典型的な |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 58dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| サイズ* | 75W × 75D × 73H |
| 総重量 (液体で満たされた) * | 11534ポンド |
| 効率性 % | 99.40% |
| 負荷損失なし (ワット) | +/- 2,680W |
| 全負荷損失 (ワット) 100% | +/- 15,400W |
記述
1パッドマウントトランスフォーマー (padmount transformer) は,通常,ロックされた金属器皿の中に設置されている,地面に設置された電力配送トランスフォーマーです.
小さなコンクリートパッドの上に位置しています
2典型的な囲みには,油に浸されたパッド搭載トランスフォーマーの中核/コイル組を保持するためのタンク,およびワイヤリングが含まれます.

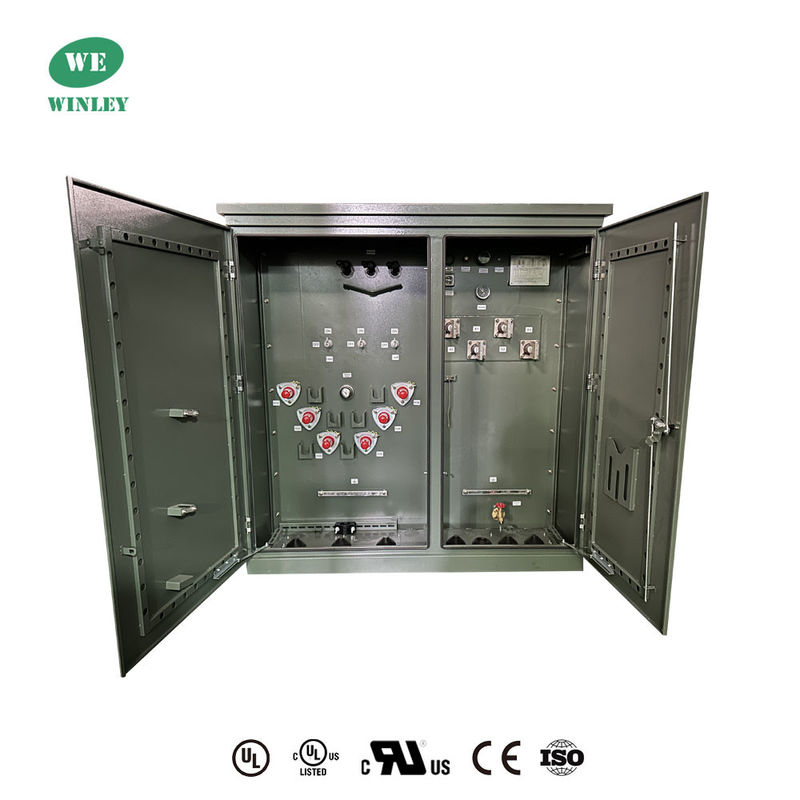

3トランスフォーマーの高電圧および低電圧ブッシング等を収納するための高電圧および低電圧のワイヤリングコンパートメントを有するキャビネット
CSA,ANSI Cを含む業界基準に従って設計され テストされています57省エネやIEEEなど
構造
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
