| ブランド名: | WINLEY |
| モデル番号: | D50/22 について86 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

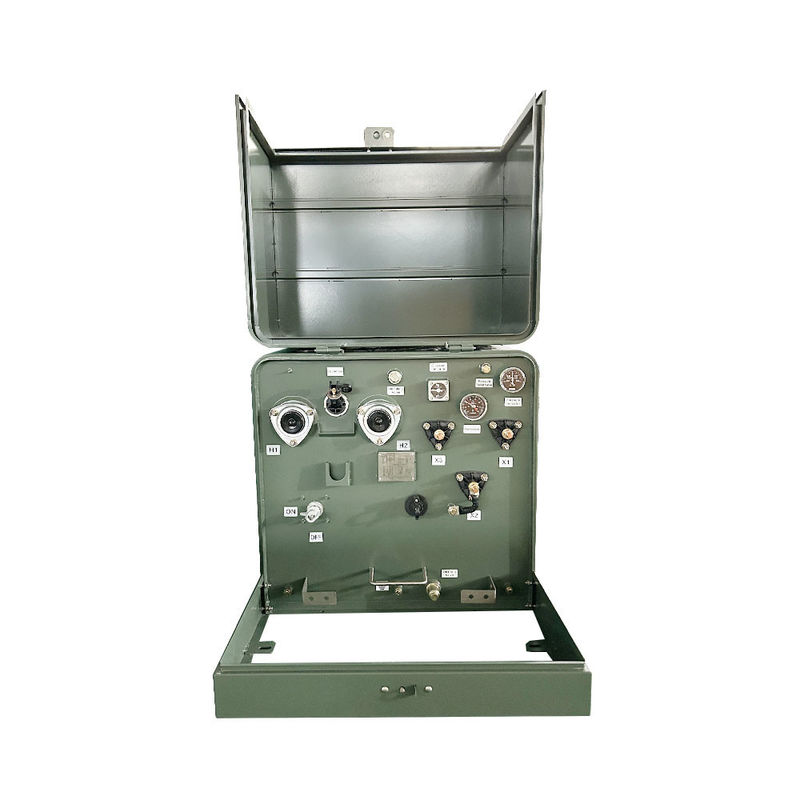

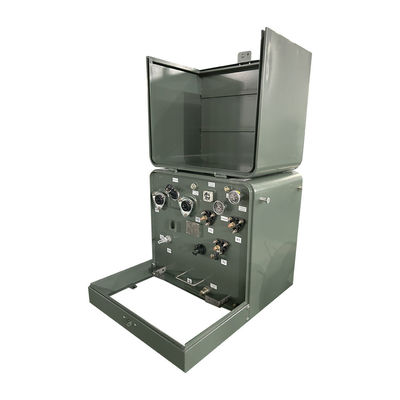

50kva シングルフェーズパッドマウント トランスフォーマー ANSI IEEE 標準 ラジアルフィード 22860GrdY TO240V
WINLEYが製造する単相パッド搭載トランスフォーマーが ANSI/IEEE,DOE,CSAなどの標準に完全に準拠し,あるいは超えています石油タンクやコアなどの主要部品を独立して生産しています月に600台以上を配達し 7~35日以内に迅速に配達できます
製品構造
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型I |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 単相 |
| 容量 | 50 |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 22860GrdY/13200 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 隔熱液 | 生物分解性オイル - 非PCB液体 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 効率性 | 99.15% |
| 負荷損失なし (ワット) * | +/- 170W |
| 負荷損失 (ワット) * | +/- 640W |
図面
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
