| ブランド名: | WINLEY |
| モデル番号: | SCB13-800/33 |
| MOQ: | 1ユニット |
| 価格: | $1000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

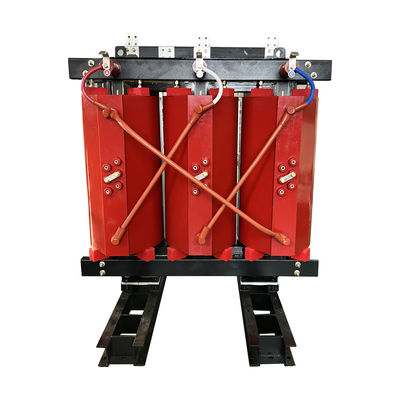

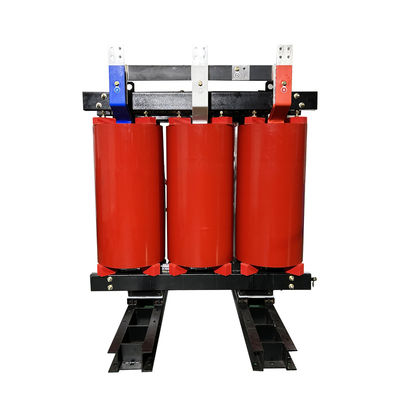

800KVA 三相型乾式トランスフォーマー樹脂鋳造 3300Vから400Y/220にステップダウン
10MVAと35KVの範囲で 鋳造樹脂トランスフォーマーを製造できます 工場には先進的な真空鋳造設備と 異なる容量仕様の模具があります異なるユーザーのニーズを満たすことができる.
構造
主なデータ
| 違う 違う | 詳細 | ユニット | 仕様 |
| 1 | タイプ | ~ | 浸透,鋳樹脂,乾燥型 |
| 2 | 定数容量 | kVA | 800 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 指定入力電圧 | V | 3300 |
| 5 | 定数出力電圧 | V | 400Y/220 |
| 6 | トップタイプ | ~ | 電路外 |
| 7 | 触れる範囲 | % | ±2*2.5% |
| 8 | 冷却方法 | ~ | アナ/アフ |
| 9 | 定数周波数 | Hz | 50 |
| 10 | ベクトルグループ | ~ | ディン11 |
| 11 | 隔熱クラス | ~ | F (155 について°C) |
| 12 | 温度上昇 | K | 100 |
| 13 | 負荷外損失 | W | 1170 |
| 14 | 負荷中の損失 (120°C) | W | 8000 |
| 16 | 負荷なしの電流 | % | < について0.5 |
| 15 | 阻力 | % | 4 |
| 17 | 巻き物 | ~ | アルミニウム |
| 18 | 中核材料 | ~ | シリコン鋼 |
| 19 | サービス状態 | ~ | 室内 |
| 20 | 海面 | M について | ≤1000 |
| 21 | 温度保護装置 | ~ | PT100センサーと冷却扇風機を備えた温度調節器 |

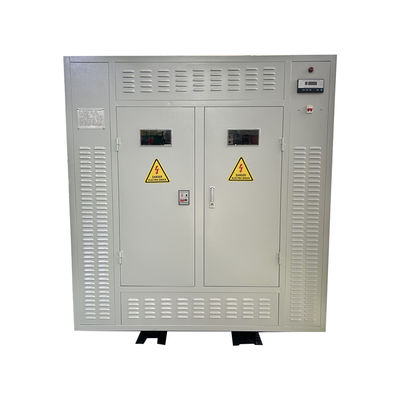

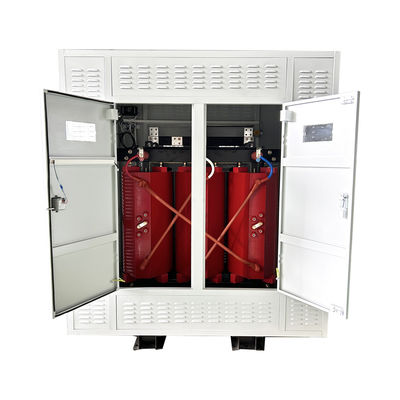

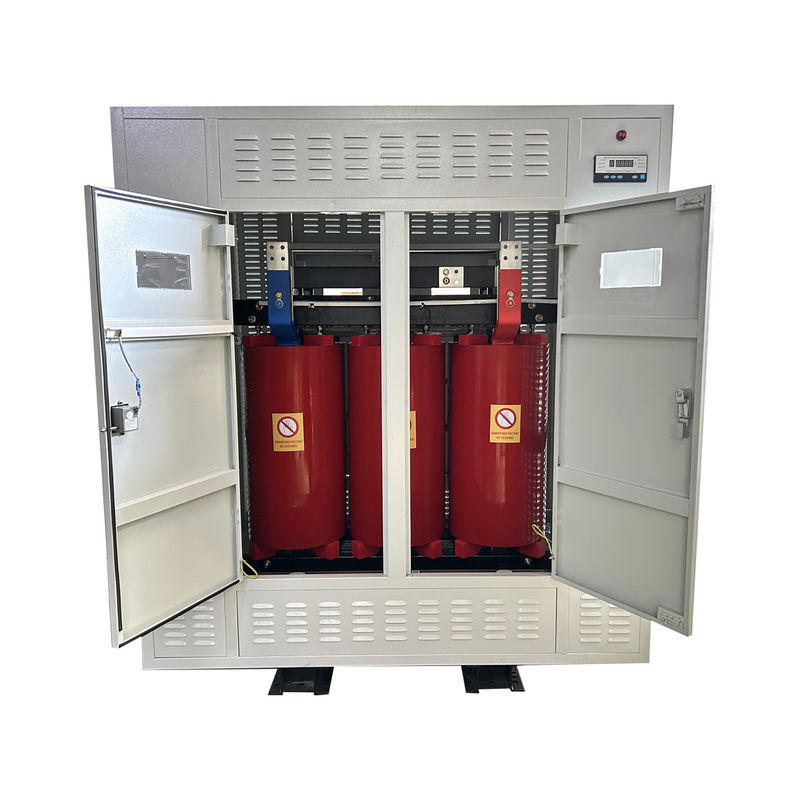

| 22 | 囲み | ~ | IP23,電熱電圧 |
| 23 | 環境温度 | °C | -25から+40 |
| 24 | サイズ | mm | 1700*1450*1600 |
| 25 | 体重 | 体重 | 2300 |
プロセス技術
1) 鉄コアは高品質のシリコン鋼板でできています. 表面は耐腐蝕で覆われています. 低損失と耐腐蝕性を確保するため,熱を散らすことが良好です.
2) 高電圧巻きは,帯導体 (アルミナムまたは銅) と二重層隔熱で連続的にディスクを下り落ちます.巻きはエポキシ樹脂で真空で鋳造されます.
(3) 低電圧巻きはアルミまたは銅製のホイルででき,エポキシ樹脂でプリインプリングされた隔熱ホイルで巻き込み,コイルは非常密集した巻きを形成するために炉で固化されます.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 真空鋳造室では,樹脂を模具に注ぎ,固化して高強度FRP体構造を形成します.
仕様
| 製品仕様 | ||||||||
| 定数容量 (KVA) |
高電圧 (KV) |
低電圧 (KV) |
接続シンボル | 負荷なしの損失 (W) |
負荷中の損失 (W) |
負荷電流がない (%) |
サイズ L*W*H (mm) |
体重 (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | ディン11 そうだ |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
