| ブランド名: | WINLEY |
| モデル番号: | S-1000/345 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

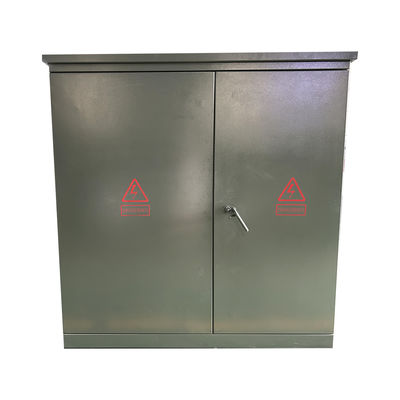

1000 Kva 三相パッド搭載トランスフォーマー 34500V から 480Y/277 UL 認証
WINLEYは,3相パッドを搭載したトランスフォーマーの生産に特化した. 私たちの製品はUL/cUL認証を取得し,ANSI,IEEE,DOE,CSAなどの基準に準拠しています.定位電力は通常75kVAから5500kVAです電圧は34.5kVに達する.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| 段階 | 3 段階 |
| 容量 | 1000KVA |
| 主電圧 | 34500V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 (典型的な) | 5.75% |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 58dBA |
| タンクの材料 | コーティングされた鋼 |
| 効率性 % | 99.20% |

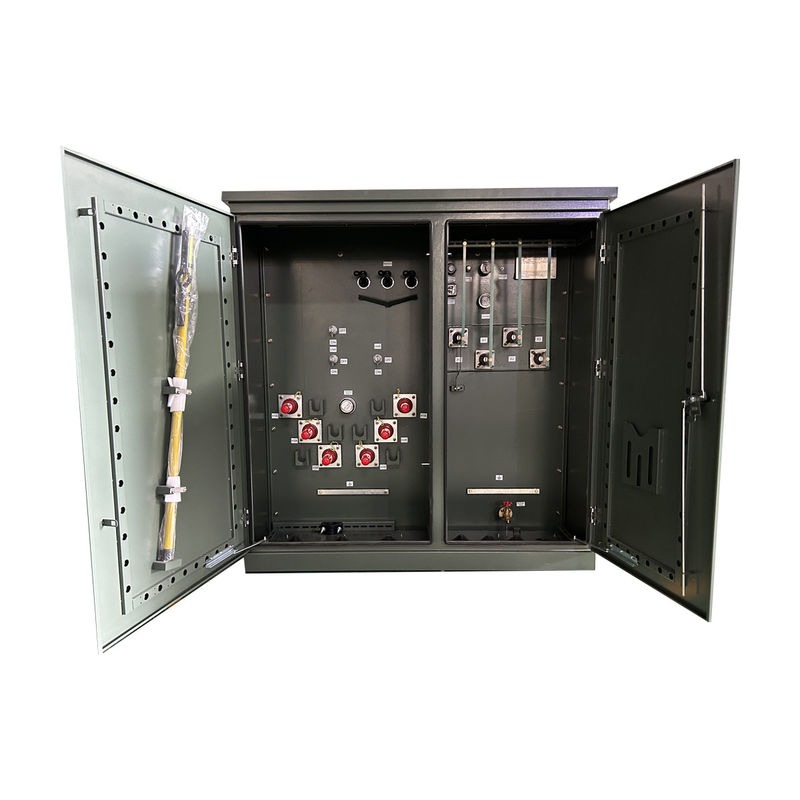

構造
標準機能
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント

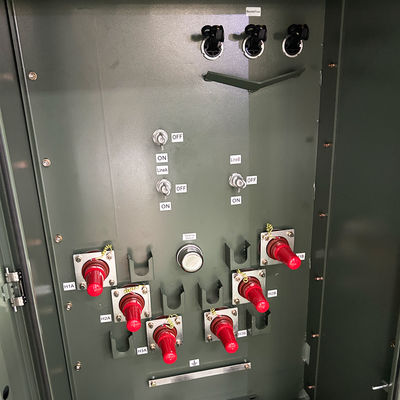

• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 鍵 を 切る
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5).
• 設計,製造,試験は,
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
