| ブランド名: | WINLEY |
| モデル番号: | D-167/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

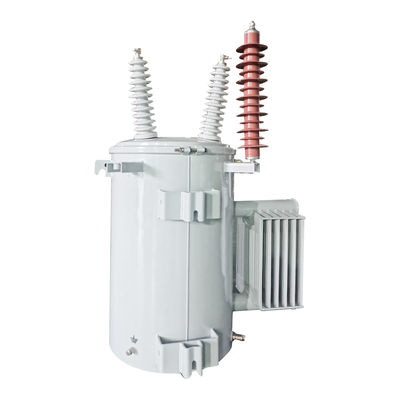

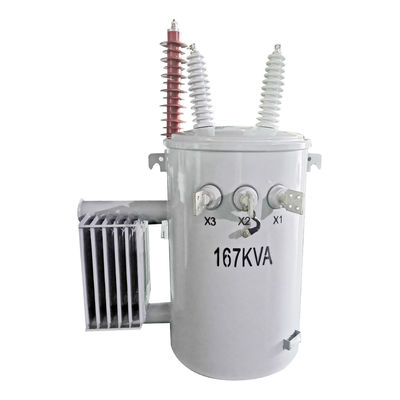

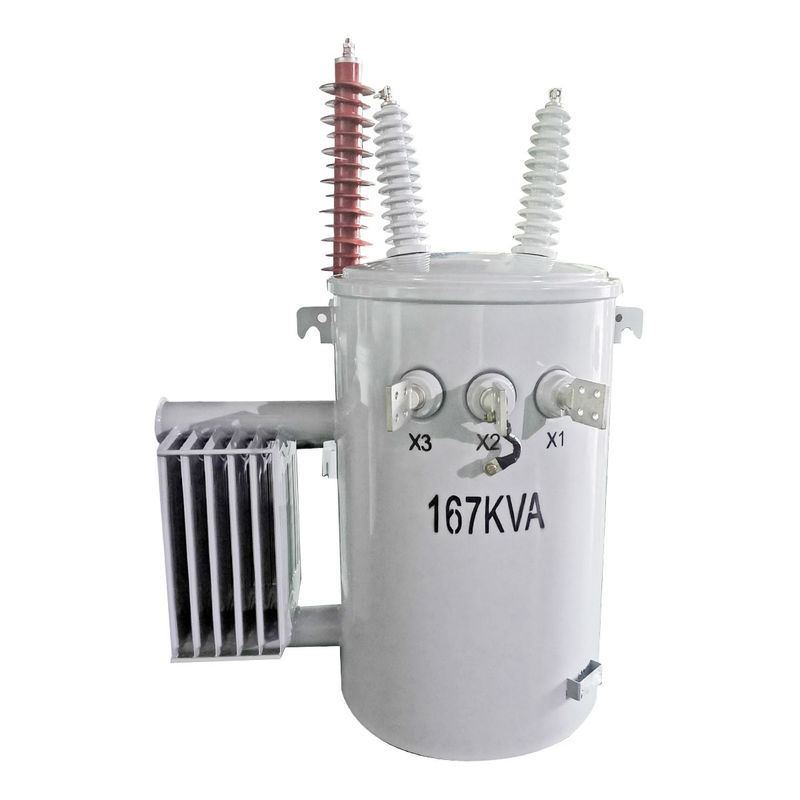

167Kva シングルフェーズポールマウント トランスフォーマー 油浸し 34500GrdY/19920
単相油浸しトランスフォーマー
定数容量:10kva-500kva
タイプ:従来のタイプ/CSPタイプ
高電圧:2400Vから34500 GrdY/19920V
構造的特徴
1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミか銅のケーブルを収めることができます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが準拠しています
6タンクの地面端末はリングボルトの地面端末です
主なデータ
| 単相型電極式トランスフォーマー | |||
| 違う 違う | ポイント | ユニット | 仕様 |
| 1 | タイプ | ~ | ポール上 |
| 2 | 定数容量 | kVA | 167 |
| 3 | 段階番号 | ~ | シングル |
| 4 | 主電圧 | V | 34500GrdY/19920 |
| 5 | 主要ブッシング | ~ | (2) ポルセラン ブッシュ |
| 6 | 副電圧 | V | 139/277 について |
| 7 | 副ターミナル | ~ | (3) 4 穴 の スパドル |
| 10 | 極度タイプ | ~ | 減算式 |
| 11 | ベクトルグループ | ~ | 2つ目 |
| 12 | トップタイプ | ~ | オフ・サーキット・タッピング |
| 13 | 触れる範囲 | % | ±2*25 |
| 14 | 冷却方法 | ~ | ONAN |
| 15 | 定数周波数 | Hz | 60 |
| 16 | 隔熱クラス | ~ | A について |
| 17 | 温度上昇 | K | 65 |
| 18 | 負荷外損失 | W | 455 |
| 19 | 負荷中の損失 (85°C) | W | 1833 |
| 20 | 阻力 | % | 10.0~4.5% |
| 21 | 巻き物 | ~ | 銅 |
| 22 | 中核材料 | ~ | シリコン鋼 |
| 23 | 断熱液体 | ~ | ミネラルオイル |
| 24 | タンクの材料 | ~ | コーティングされた鋼 (ANSI 70 グレー塗料) |
| 25 | サイズ | mm | 1050*900*1400 |
| 26 | 体重 | 体重 | 700 |
| 27 | サービス状態 | ~ | 屋外 |
| 28 | 海面 | m | ≤1000 |
| 29 | スタンダード | ~ | ANSI C57 について12.20 |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
単相ポール搭載トランスフォーマー試験
単相ポール搭載トランスフォーマーが納品される前に 顧客が品質を検証し 安全性を確保するのに役立つ一連のテストを用意しますRatioテストを含む例行テストを行うローディング抵抗テスト,負荷損失なし,負荷電流テスト,適用電圧とインダクション電圧テスト,漏れテスト,など.テスト文書にプロのエンジニアの署名でこれらのすべてのテストの結果を指定してテストレポートを送信しますルーティンテストに加えて,抵抗テスト,温度上昇テスト,音レベルテストなど他のオプションテストがあります.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
