| ブランド名: | WINLEY |
| モデル番号: | SCB10-1600/22 |
| MOQ: | 1ユニット |
| 価格: | $5000-$100000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

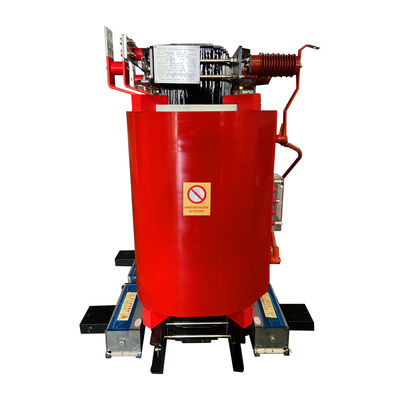

1600KVA 三相型乾型鋳型コイルトランスフォーマーメーカー 22000V から 430KV
鋳樹脂ドライタイプトランスフォーマーシリーズは,低騒音,低損失,低部分放出で特徴付けられるトランスフォーマーの一種です.このシリーズの製品は合理的な構造,高品質の材料科学的設計,厳格な工芸,先進的な試験方法
3D図
ドライトランスフォーマー特性
1) について防爆 爆発性 汚染性 毒性のないガス
(2) について湿度が高いため,湿度100%の厳しい環境で安全で動作し,脱湿処理は必要ありません.
(3) について短路への強い抵抗力,強度の過負荷能力,AF中に 110%の名付け負荷で動作し, 150%の名付け負荷で動作することができます.
4)美しい外観,コンパクトなサイズ,安価な設置.
5)性能とパラメータはGB,IEC,または業界基準を満たすか超えている.
製品構造

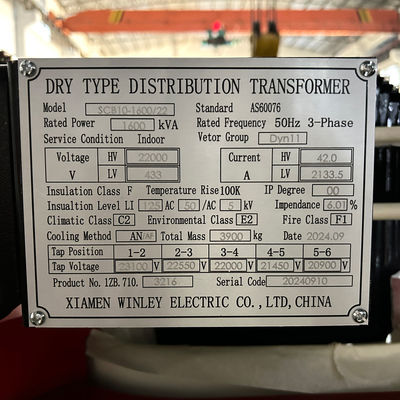

主なデータ
| トランスフォーマー仕様データ | ||||
| 違う 違う | 詳細 | ユニット | 仕様 | コメント |
| 1 | タイプ | ~ | 鋳樹脂,乾燥型 | |
| 2 | 定数容量 | kVA | 1600 | |
| 3 | 段階番号 | ~ | 3 | |
| 4 | 指定入力電圧 | V | 22000 | デルタ |
| 5 | 定数出力電圧 | V | 433 | Wye-N |
| 6 | トップタイプ | ~ | 電路外 | |
| 7 | 触れる範囲 | % | ±2*2.5% | |
| 8 | 冷却方法 | ~ | アナ/アフ | |
| 9 | 定数周波数 | Hz | 50 | |
| 10 | ベクトルグループ | ~ | ディン11 | |
| 11 | 隔熱クラス | ~ | F (155 について°C) | |
| 12 | 温度上昇 | K | 100 | |
| 13 | 負荷外損失 | W | 2250 | 10%の許容量 |
| 14 | 負荷中の損失 (120°C) | W | 13600 | |
| 16 | 負荷なしの電流 | % | 0.85 | |
| 15 | 阻力 | % | 6 | |
| 17 | 巻き物 | ~ | アルミニウム | |
| 18 | 中核材料 | ~ | シリコン鋼 | |
| 19 | サービス状態 | ~ | 室内 | |
| 20 | 海面 | M について | ≤1000 | |
| 21 | 温度保護装置 | ~ | 温度調節器と冷却ファン | |
| 22 | 環境温度 | °C | -5から+40 | |
仕様
| 製品仕様 | ||||||||
| 定数容量 (KVA) |
高電圧 (KV) |
低電圧 (KV) |
接続シンボル | 負荷なしの損失 (W) |
負荷中の損失 (W) |
負荷電流がない (%) |
サイズ L*W*H (mm) |
体重 (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | ディン11 そうだ |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||

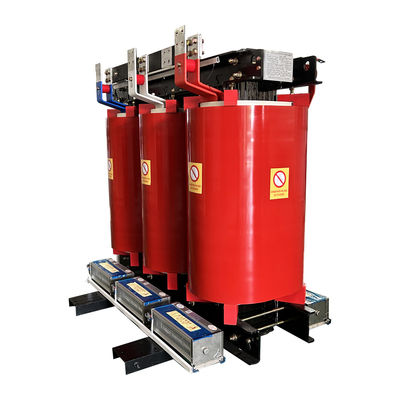

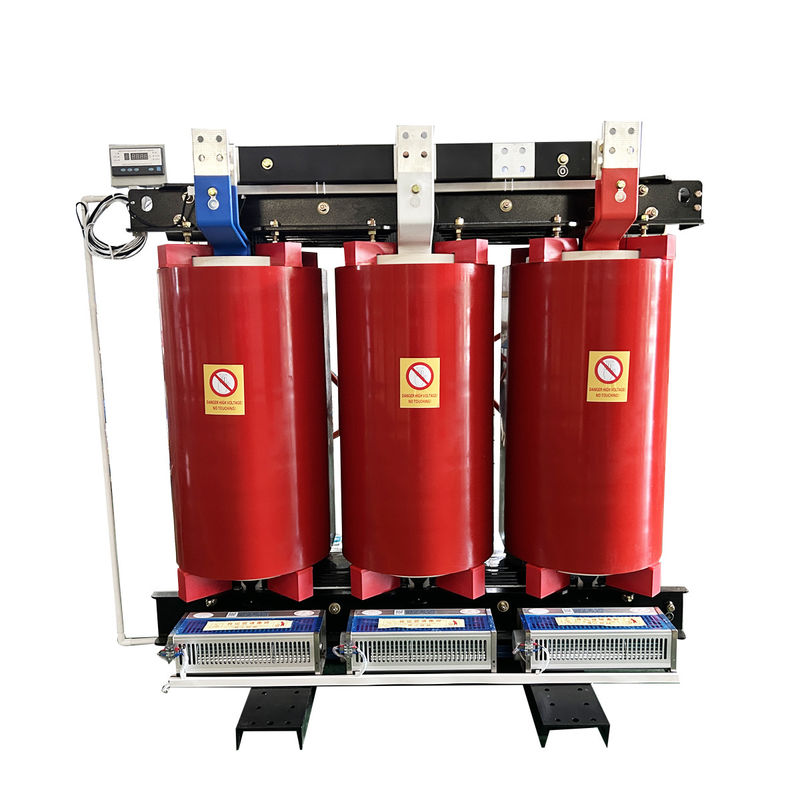

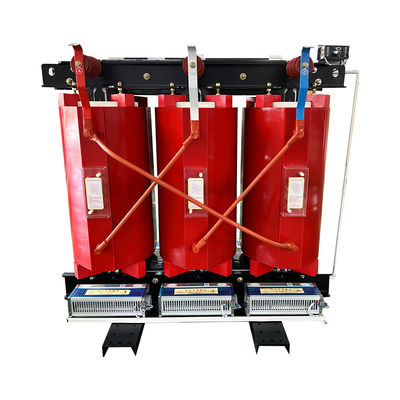

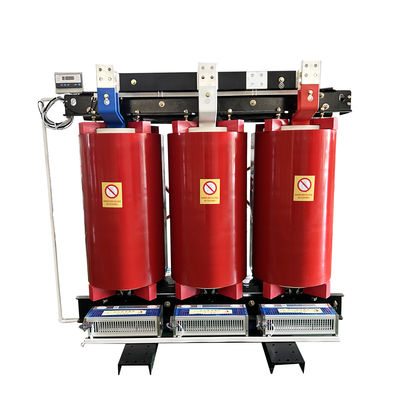

製品写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
