| ブランド名: | WINLEY |
| モデル番号: | SG-300KVA |
| MOQ: | 1ユニット |
| 価格: | $500~$60000/Unit |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

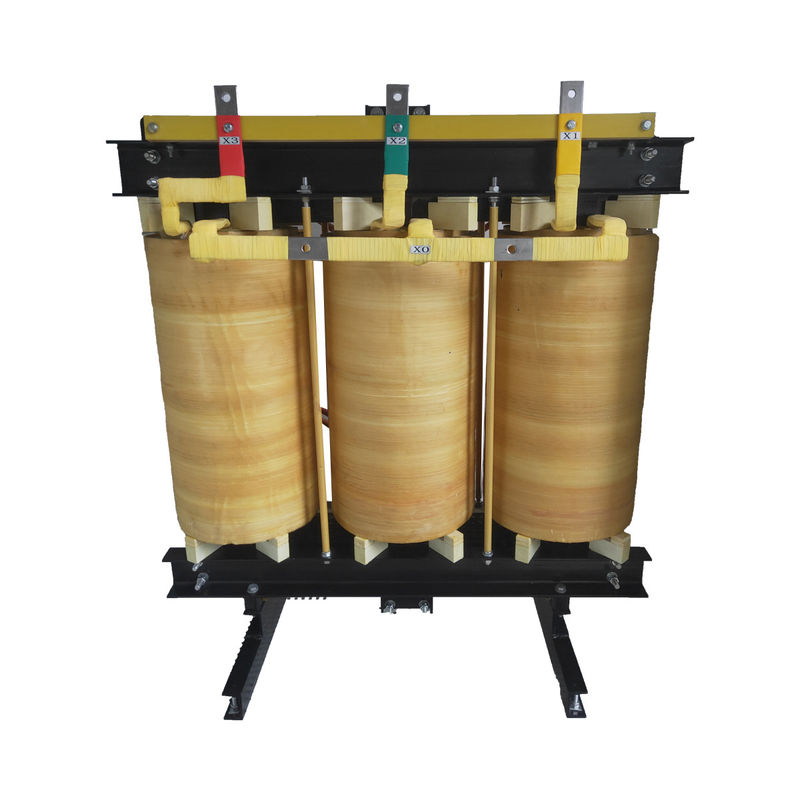

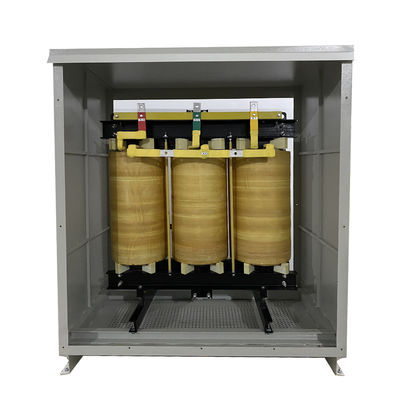

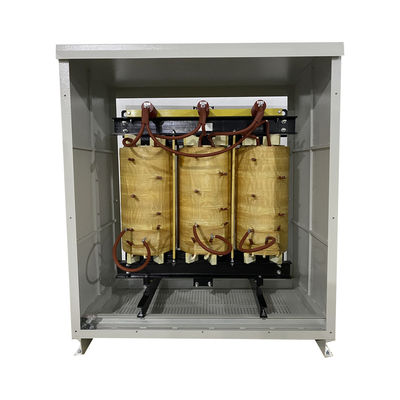

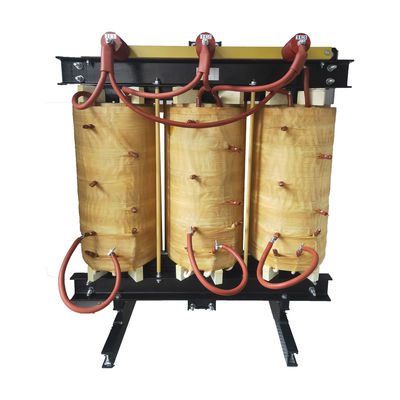

SG-300KVA 3相ステップダウントランスフォーマー 乾燥型 4160V から 480/277V
概要
SGシリーズの3コアレント型トランスフォーマーは,AC50~60Hz,入力,出力電圧が500Vを超えない3相電源で,様々な場合,広く使用されています.各種入力電圧と出力電圧レバー用ループの数と位置を調整するグループ (通常±5%),巻き込み能力の割り当て,単相次要巻き込みが装備されている,直線器回路の使用,シェルを取るか否か,などなど
2仕様
| 製品名 | 3相トランスフォーマー |
| 製品モデル | SG-300KVA |
| 巻き物 | 銅線/アルミニウム線 |
| 容量 | 300KVA |
| 入力電圧 | 4160V |
| 出力電圧 | 480Y/277V |
| 頻度 | 50/60Hz |
| 隔熱レベル | C について |
| 電圧試験に耐える | プライマリからセカンドリー 2500V/60S |
| 基本から接地 2500V/60S | |
| 接地に次要 2500V/60S | |
| 断熱抵抗 | プライマリからセカンドリー >100Mオー |
| 基本から接地まで >100Mオー | |
| 接地に対する二次性 >100Mオー | |
| 割合 | <3% |
| 温度上昇 | <150°C |
| 冷却方法 | 天然冷却や空気冷却 |
図面
三相トランスフォーマー の 利点
仕様
| モデル (クワ) |
主電圧 | 副電圧 | カップリンググループタブ | 形の寸法 | マウント寸法 | K*J | 箱の寸法 | |||||
| Bmax | Dmax±5 | エマックス | A について | C±5 | Bmax | Dmax±5 | エマックス | |||||
| SG-10KVA | 660 400 380 200 |
380 220 110 36 |
そうだ Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
| SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
| SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
| SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
| SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
| SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
| SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
| SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
| SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
| SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
| SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
| SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
| SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 | |||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: サンプル時間は3~7日,通常はDHL,UPS,FedExなどで送ります. 大量生産時間は7~25日です.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する (MOQ:≥10pcs)
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
