| ブランド名: | WINLEY |
| モデル番号: | D-50/35 について |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
トランスフォーマー シングルフェーズ 100KVA ポールマウント トランスフォーマー ディストリビューション
概要
WINLEYが設計・製造した単相ポール搭載トランスフォーマーは,通常,電力配電電圧を2400Vから34500Vまで低利用電圧に低下させるのに使用されます.商用電圧や産業用電圧に切り替えるために使われていますが240/480V,2400Vおよび4800Vは,ほとんどが120/240Vの単相電圧に下降するために使用されています.
主なデータ
| 段階 | 単相 |
| 容量 | 50KVA |
| 主電圧 | 19920/34500GrdY |
| 副電圧 | 120/240V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| 効率性 | DOE 2016, ANSI/IEEE |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| 負荷損失なし (ワット) | +/- 170W |
| 全負荷損失 (ワット) | +/- 640W |
柱式トランスフォーマーキークラフト
1磁気回路設計
磁気回路 の 正確 な 設計 に よっ て,効率 的 な エネルギー 伝送 と 損失 の 減少 が 可能 に なり ます.
2巻き込み設計
設計過程で回転数,ワイヤ材,層間隔隔,ワイヤリング方法などの要因を考慮する必要があります.精巧に設計された巻き込み設計を導入することでトランスフォーマーがより大きな負荷容量と信頼性を達成できます.
3隔熱材料の選択
適切な保温材料を選択することは 安全性と長寿を保証するために不可欠です 優れた保温性能を提供する保温材料を選択することが重要です高温耐性防水性 防水性 防水性
4. バキュームオイル詰め
単相柱式トランスフォーマーには,通常,真空オイル充填方法が用いられる.これは,真空でトランスフォーマーチップを処理し,隔熱油を注入し,空気泡を排除し,そしてトランスフォーマーを密封する変圧器の保温性能と熱安定性を向上させ,使用寿命を延長するため,真空オイル処理は有益である.
5熱処理
トランスフォーマー の 機械 的 特性 や 耐久 性 は,熱 処理 に よっ て 強化 さ れ ます.この プロセス は,材料 の 組織 構造 を 変化 さ せ ます.硬さや耐磨性を向上させ,ストレスを減らし,変形を抑制する.
仕様
| 単相 ポールマウント トランスフォーマー | ||||||
| 定額容量 | 高い 電圧 |
低い 電圧 |
接続シンボル | スタンダード | 短回路阻力 | 効率性 |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V ほかにも |
120Vから240V 240~480V 347V 600V |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

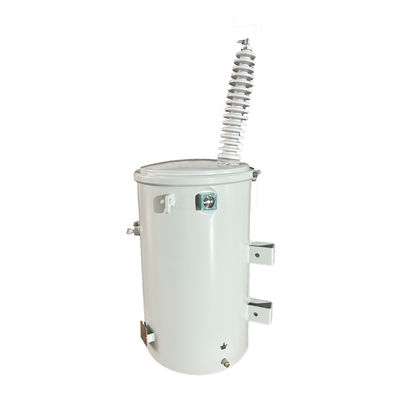

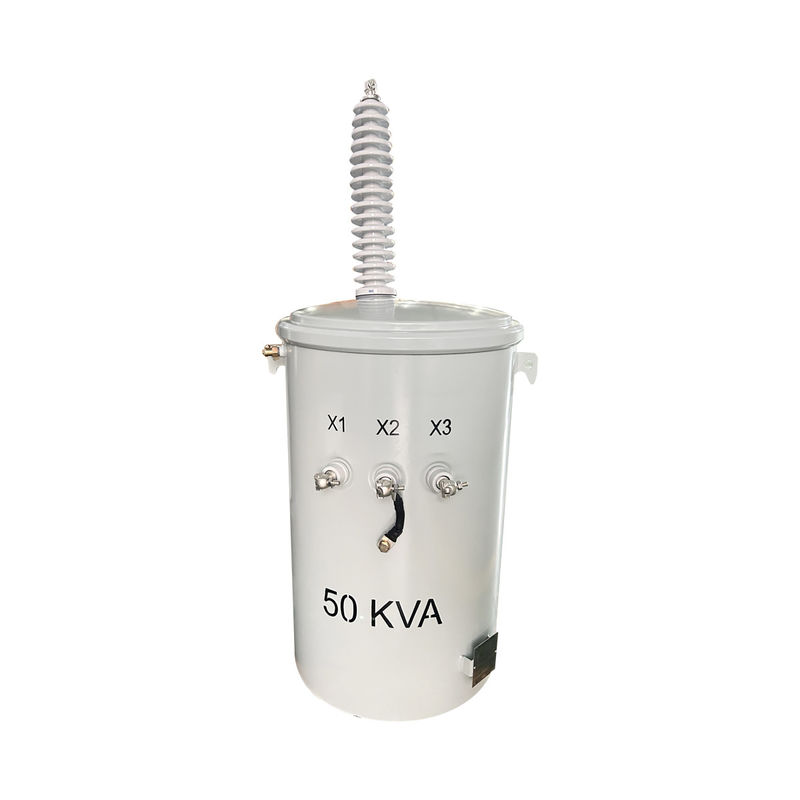

製品画像
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
