| ブランド名: | WINLEY |
| モデル番号: | S-750/8 について3 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
750kva 3相パッドマウントトランスフォーマー 8320Vから480Y UL認証 Doe2016 ANSI IEEE規格
主電圧:12.47kV以上
二次電圧指定: 208Y/120Vまたはその他
H.V. TAP 範囲: ±2×2.5%またはその他
接続タイプ:Dyn11/YNyn0またはその他
タイプ:ループフィード/放射性フィード
BIL: 30〜150kV
標準:IEEE,CSA,DOE
定位電源: 750kVA
証明書:UL,cUL,CSA,ISO
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 3 段階 |
| 容量 | 750KVA |
| ベクトルグループ | DYN1 |
| 主電圧 | 8320V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN |
| 阻力 (典型的な) | 50.0~7.5% 典型的な |
| 効率基準 (s) | DOE 2016, ANSI/IEEE |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 58dBA |
| 標高評価 | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ | 88'W × 56'D × 63'H |
| 体重 | 6400ポンド |
| 効率性 % | 99.25% |
| 負荷損失なし (ワット) | +/- 980W |
| 全負荷損失 (ワット) 100% | +/- 6,450W |

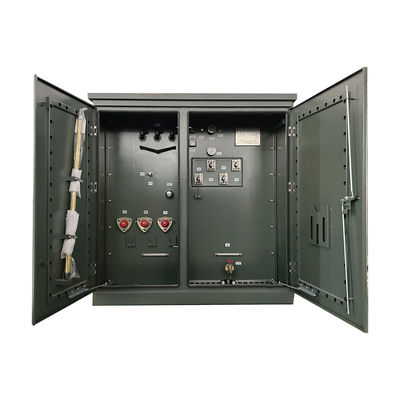

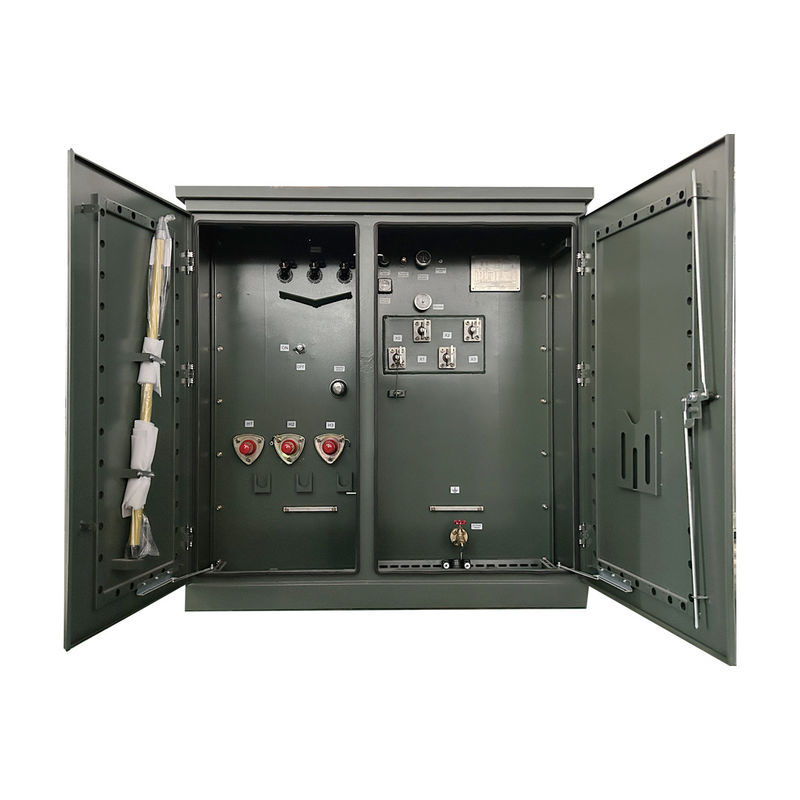

描かれている750kVAパッド搭載トランスフォーマーは,IEEEとDOE標準に完璧に準拠するループフードレイアウトを誇る,米国市場のために細心の注意を払って設計されています.8320Vの元電圧と480GrdY/277Vの副電圧で動作する, 温度上昇が65°Cに制限され,ONAN冷却方法を用いて,ミネラルオイルを隔熱液として使用します.このトランスフォーマーでは 最大限の安全性と信頼性が保証されます.
構造
仕様
| 製品仕様 | ||||||||
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||

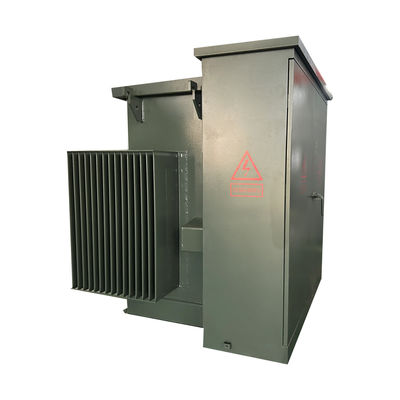

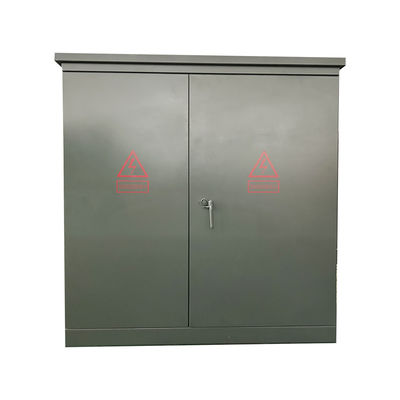

製品写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
