| ブランド名: | WINLEY |
| モデル番号: | D-75/5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
75kva オイル シングルフェーズ オーバーヘッド ポールマウント ディストリビューション トランスフォーマー 4160GrdY/2400 から 120/240V
トランスフォーマーはシリンダー式密封構造です. それぞれにアース装置,フック,ANSI規格に準拠するサポートラグ,カバーに1つまたは2つの高電圧ブッシュが固定されています.タンクの壁と眼栓の低電圧ブッシング電源を切った後の指示に基づいてタップ交換器を調整する必要があります.
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 75KVA |
| 主電圧 | 4160GrdY/2400 |
| 副電圧 | 120/240V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN |
| 阻力 | 2.75% 典型的な |
| 効率基準 (s) | DOE 2016 規格,CSA 規格,ANSI/IEEE 規格 |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 26.75''-W x 28.30''-D x 47.18''-H |
| 総重量 (液体で満たされた) * | 873ポンド |
| 効率性 | 99.05% |
| 負荷損失なし (ワット) | +/- 240W |
| 全負荷損失 (ワット) | +/- 840W |

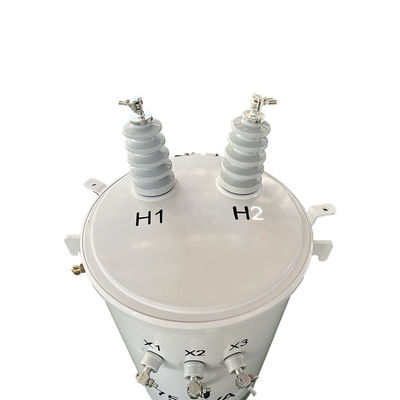

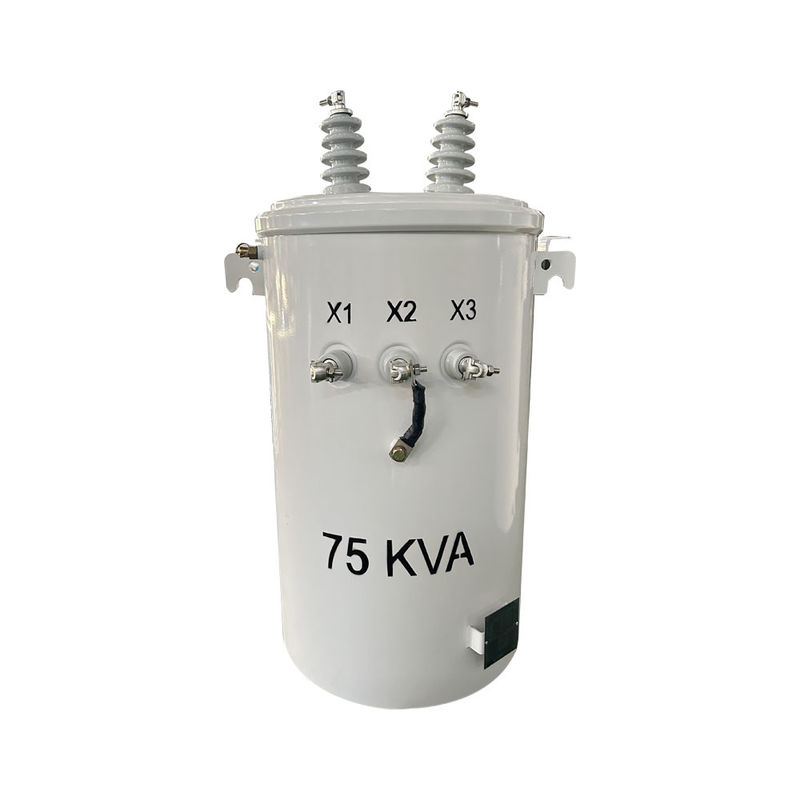

製品図
標準機能
■ISO 9001認定の品質システム
■塗料システムの性能がIEEEEC57の性能を満たすか超える12.28標準
■CSA C2.1-06およびCSA C2.2-06規格のすべての要件を満たすリフティングラグ
■機械的および電気的計算 (C.A.D.) のコンピュータ支援設計
■コアとコイルは,最適な総所有コスト (TOC) に設計されています.
■オーバージャンストラスターの支架が用意されています.
■短回路強度,効率性,熱強度向上のための"低高低"巻き込み
■必要に応じてカバーまたはサイドウォールに設置された高圧ブッシング.
■効率の向上と低騒音レベルのために,ステップラップ関節を持つ傷のコア
■両接続のBILとショート回路の要件を満たすために設計された二重電圧
■自動自閉圧縮バルブ
■必要に応じて低電圧スペードまたはクランプ型 (バスケット) 端末.
■ 蓋の縁に水分を保持する量を最小限に抑えるため,複数の蓋のクランプを設置します.
仕様
| 10kva-333kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
