| ブランド名: | WINLEY |
| モデル番号: | S11-2500/35 について |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

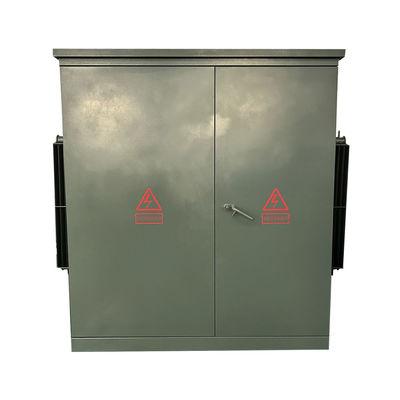

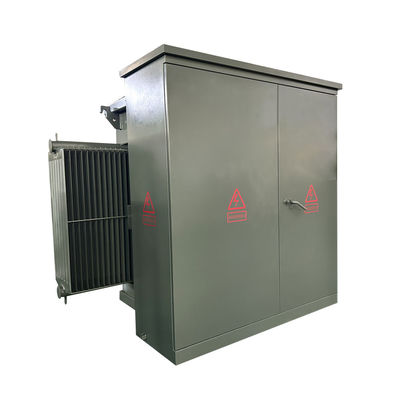

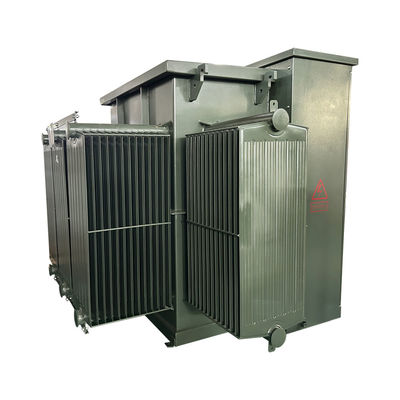

2500 Kva 3相パッド搭載電源トランスフォーマー 高電圧 35KV から 480V
WINLEYは,3相パッドを搭載したトランスフォーマーの生産に特化した. 私たちの製品はUL/cUL認証を取得し,ANSI,IEEE,DOE,CSAなどの基準に準拠しています.定位電力は通常75kVAから5500kVAです電圧は34.5kVに達する.
UL/cUL認証
主なデータ
| 段階 | 3 段階 |
| 容量 | 2.5 MVA (2500 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 25700V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 50.0~7.5% 典型的な目標5.75% |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 60dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| サイズ* | 73W × 73D × 71-H |
| 総重量 (液体で満たされた) * | 11334ポンド |
| 効率性 % | 99.40% |
| 負荷損失なし (ワット) | +/- 2,695W |
| 全負荷損失 (ワット) 100% | +/- 15,490W |

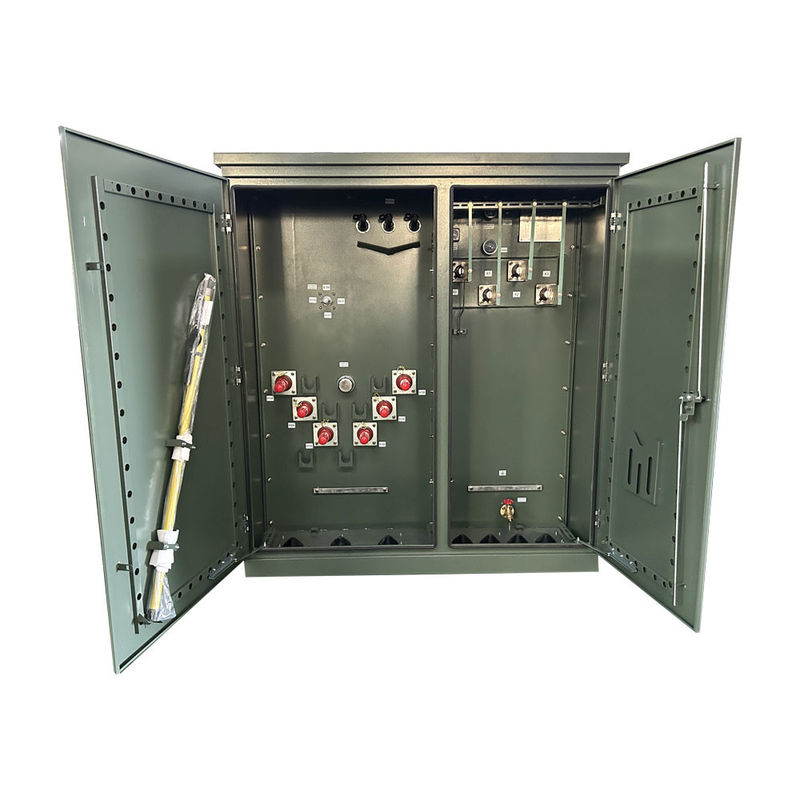

標準機能
- 3点ロックドアは安全に
- 簡単に設置するために取り外すシール
- ステンレス鋼のキャビネット・ヒンジと固定ストップ
- 切断可能なスリーフを持つボルト付きキャビネット
- 活力フロントの施工のために,外側を固定した高圧ポルセランブッシングと単一のアイボルトクランプ型のコネクタ
-死前構造のために,外側で固定された高圧ブッシュ井戸,ロードブレイクまたはロードブレイク以外の挿入物
-HVとLV室の扉は, 120°の固定棒を持つ,ヒンジ式およびリフト式
-鋼製のHV/LVコンパートメントバリア ここをクリックしてトランスフォーマー図面を取得
-Paddlockingファシキイ LVコンパートメントドアに1つのペンタヘッドボルトとHVコンパートメントドアに2つのペンタヘッドボルトを含む3点痛みのメカニズム
-HV接続: 目のブルトクランプ型のコネクタ付きの直線前外クローズドおよび取り外せるHVブッシング
-LV接続:外側に固定されたポリマー&ポルセラン 4-12 穴のあるLVブッシュ
- オイルフルプラグ
-5足のコア/コイルセット
- 取れる LV 中立地帯; 必要に応じて

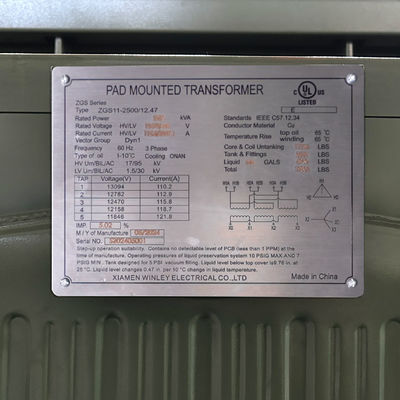

- ANSI 要求による名札
- セルを操作する圧縮救助バルブ
- 寝たきり (4)
仕様
| 3相パッド搭載トランスフォーマー | ||||
|
定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
損失 (W) | |
|
負荷なしの損失 (W) |
負荷中の損失 (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
アクセサリー
適用する
高電圧や大容量の場合,例えば電源サブステーション,産業用電力の消費などに適しています.油浸したトランスフォーマーには より良い性能と安定性があります.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
