| ブランド名: | WINLEY |
| モデル番号: | D100/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

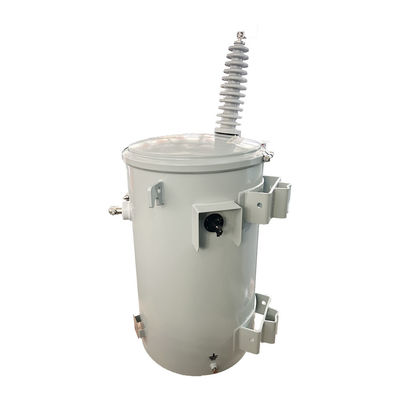

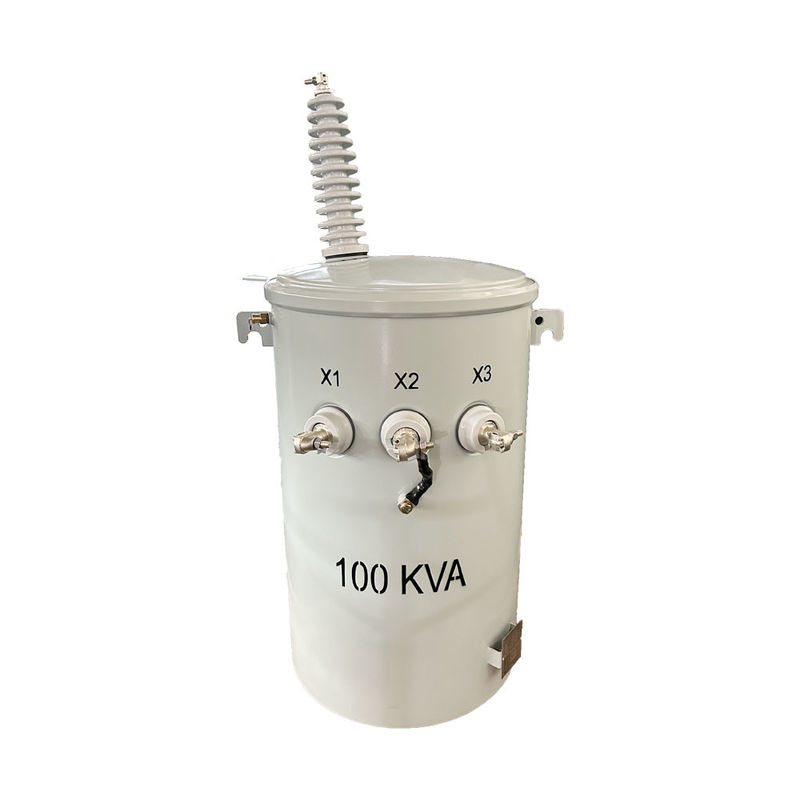

100KVA シングルフェーズポールマウント配送トランスフォーマー 双電圧 ステップダウン 34.5KV から 120V
製品規格:
オイルタイプ:25# /45# オイル規格:IEC60296 25#
シェルプレッシャー: 25 kpa ポルセランボトル 規格: IEC60137
超負荷容量: 10% 短回路容量規格: ANSI C57.12-2000
騒音基準: ANSI/IEEE C5712.90 または IEC 60076-10
構造
主なデータ
| 段階 | 単相 |
| 容量 | 100KVA |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 120/240V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016規格 ANSI/IEEE規格を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 50dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 30.70''-W x 31.85''-D x 47.20''-H |
| 効率性 | 99.05% |
| 負荷損失なし (ワット) | +/- 270W |
| 全負荷損失 (ワット) | +/- 1,100W |
製品図
標準型
トランスフォーマーはシリンダー式密封構造です.それぞれに 接地装置,フック,ANSI標準に準拠する支柱ラグ,タンクの壁に低電圧ブッシング電源を切った後の指示に基づいてタップ交換器を調整する必要があります.
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
