| ブランド名: | WINLEY |
| モデル番号: | S11-1500/35 について |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

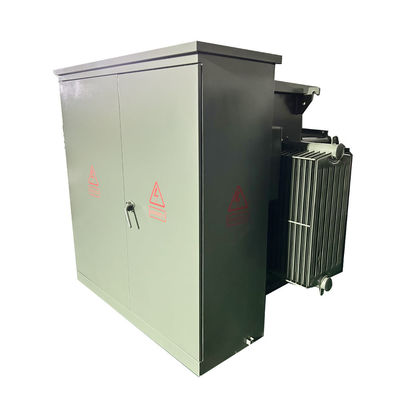

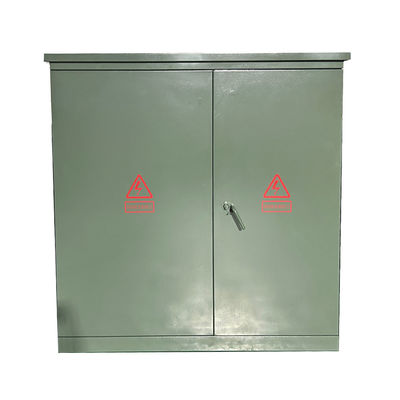

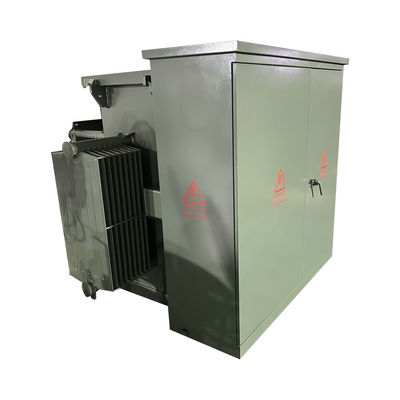

3相パッド搭載電気オイル型トランスフォーマー 1500kva 35kvクラス
WINLEYは,3相パッドを搭載したトランスフォーマーの生産に特化した. 私たちの製品はUL/cUL認証を取得し,ANSI,IEEE,DOE,CSAなどの基準に準拠しています.定位電力は通常75kVAから5500kVAです電圧は34.5kVに達する.
UL 認証
WINLEYのパッドマウントトランスフォーマーが UL証明書を取得しました.アメリカ合衆国によって認められた安全・持続可能性基準を遵守する品質,安全性,使用寿命の良い保証があります. WINLEYはパッドマウントトランスフォーマーのULライズを提供することができます.
cUL 認証
WINLEYの Pad Mounted トランスフォーマーも UL 証明書を取得しながら cUL 証明書を取得していますWINLEYのパッドマウント トランスフォーマーは,cUL (アンダーライターズラボのカナダ版) テストを通過しましたカナダ市場では安全かつ信頼性の高い使用が可能です
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| 段階 | 3 段階 |
| トランスフォーマー供給型 | ループフィード |
| 容量 | 1.5 MVA (1500 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 25700V |
| プライマリファソル | デルタ |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 5.75% |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 60dBA |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| サイズ* | 75''-W x 72''-D x 72''-H |
| 総重量 (液体で満たされた) * | 9体重750ポンド |
| 効率性 % | 99.30% |
| 負荷損失なし (ワット) | +/- 1,900W |
| 全負荷損失 (ワット) 100% | +/- 10,500W |
標準機能
− 軽鋼 ステンレス鋼タンクオプション
− セキュリティのために3点のロックドア
− 簡単に設置するために取り外すシール
−不?? 鋼のキャビネットヒンジと固定ストッド
切断可能なスリーフ付きのボルト付きキャビネット,下記の深さ:
22"深さ 1500kV

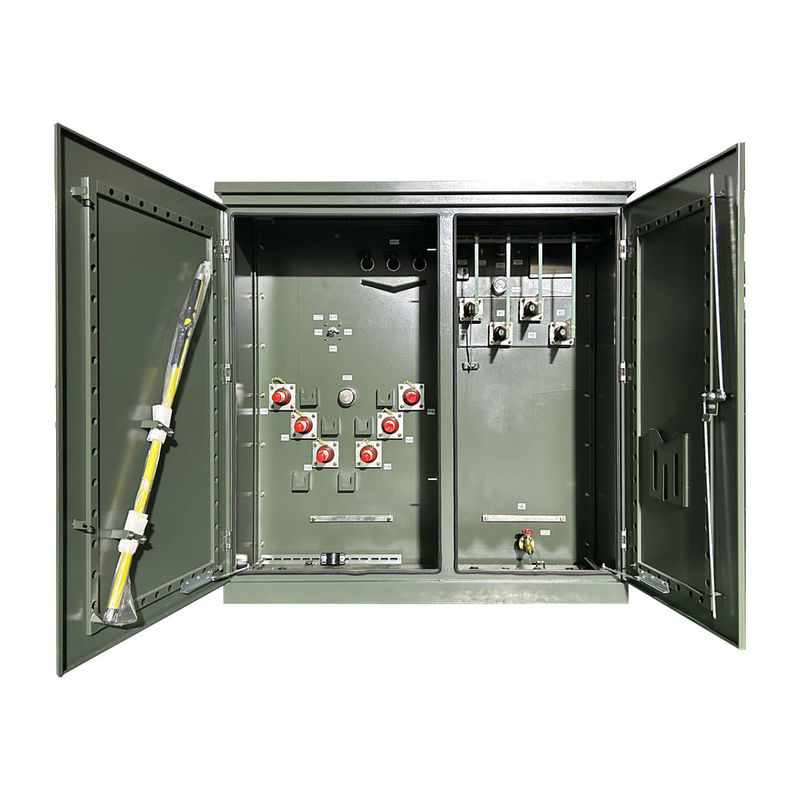

− 活気フロント・デッドフロント・コンストラクション
− 鋼製のHV/LVコンパートメントバリア
仕様
| 3相パッド搭載トランスフォーマー | ||||
|
定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
損失 (W) | |
|
負荷なしの損失 (W) |
負荷中の損失 (W) |
|||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図

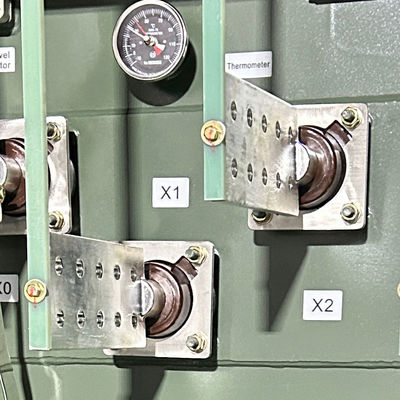

アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
