| ブランド名: | WINLEY |
| モデル番号: | S-2500/2494 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

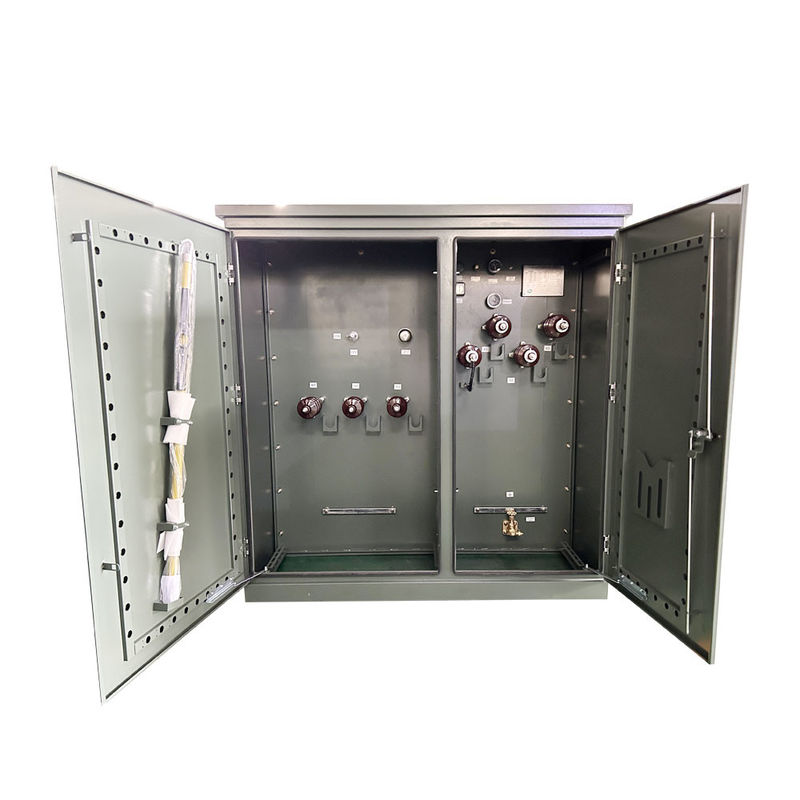

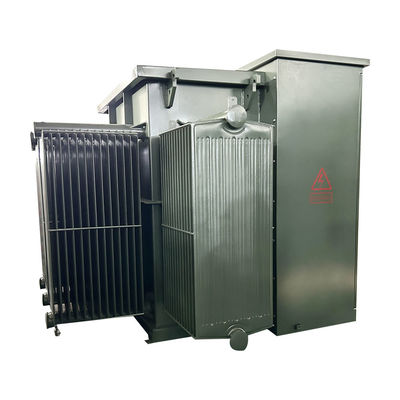

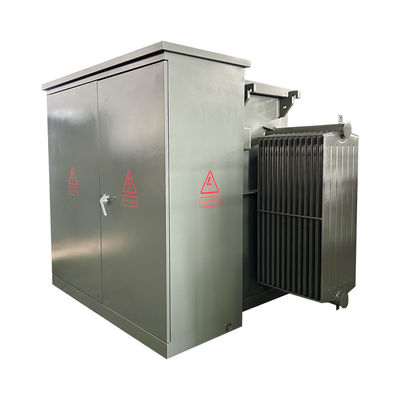

2500kva 3相パッド搭載電源配送トランスフォーマー 24.94KV から 4160V ANSI
生産する3相パッド式トランスフォーマーには UL認証があり 30kVAから 5500kVAまでの電圧が 34.5kV まであります私たちの製品は北米,フィリピンなどに大量に輸出されています.
UL/cUL 認証

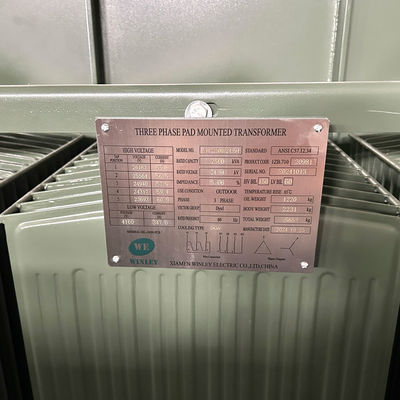

主なデータ
| 詳細 | ユニット | 仕様 |
| タイプ | ~ | パッドを設置し,放射性供給 |
| 定数容量 | kVA | 2500 |
| 段階番号 | ~ | 3 |
| 主電圧 | V | 24940 |
| 主要終了 | ~ | ポルセランのブーシング |
| 副電圧 | V | 4160Y/2400 |
| 2次接続 | ~ | リアル フロント |
| トップタイプ | ~ | オフ・サーキット・タッピング |
| 触れる範囲 | % | ±2*2.5% |
| 冷却方法 | ~ | ONAN |
| 定数周波数 | Hz | 60 |
| ベクトルグループ | ~ | ディーン1 |
| 隔熱クラス | ~ | A ((105°C) |
| 温度上昇 | K | 65 |
| 負荷外損失 | W | 2700 |
| 負荷中の損失 (85°C) | W | 24200 |
| 阻力 | % | 5.75 |
| 巻き物 | ~ | 銅 |
| 中核材料 | ~ | シリコン鋼 |
| 冷却材料 | ミネラルオイル | |
| ハウジング素材 | ~ | コーティングされた鋼 |
| サービス状態 | ~ | 室内または室外 |
| 海面 | M について | ≤1000 |
| スタンダード | ~ | ANSI |
技術図
特徴
1プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作でき,修理と保守に柔軟性があります.
2接続を終了
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレイクまたは積載ブレイク以外のブーシング
4) 二次端末 NEMA 4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用できます.

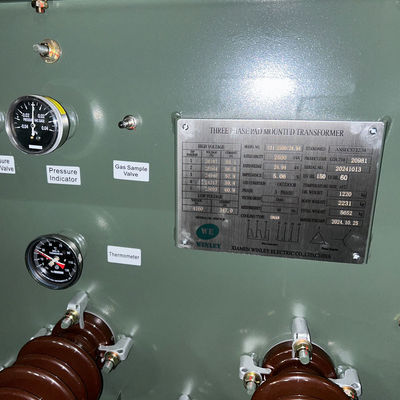

3保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
仕様
| 製品仕様 | ||||||||
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
