| ブランド名: | WINLEY |
| モデル番号: | S-3000/25 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

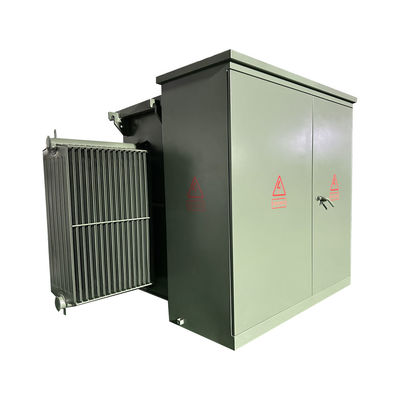

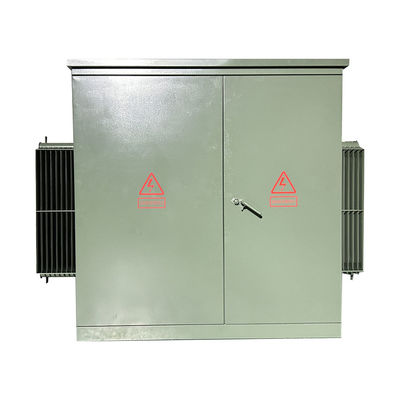

3相パッド搭載トランスフォーマー 3000Kva 24940V から 4160Y/2400 UL認証
生産する3相パッド式トランスフォーマーには UL認証があり 30kVAから 5500kVAまでの電圧が 34.5kV まであります私たちの製品は北米,フィリピンなどに大量に輸出されています.
主なデータ
| 詳細 | ユニット | 仕様 | コメント |
| タイプ | ~ | パッドを設置し,放射性供給 | |
| 定数容量 | kVA | 3000 | |
| 段階番号 | ~ | 3 | |
| 主電圧 | V | 24940 | デルタ |
| 主要終了 | ~ | 25kV級 ポルセラン ブッシュ | リアル フロント |
| 副電圧 | V | 4160Y/2400 | Wye-N |
| 2次接続 | ~ | 5kV級 ポルセラン ブッシュ | リアル フロント |
| トップタイプ | ~ | オフ・サーキット・タッピング | |
| 触れる範囲 | % | ±2*2.5% | |
| 冷却方法 | ~ | ONAN | |
| 定数周波数 | Hz | 60 | |
| ベクトルグループ | ~ | ディーン1 | |
| 隔熱クラス | ~ | A (105°C) | |
| 温度上昇 | K | 65 | |
| 負荷外損失 | W | 2810 | 10%の許容量で |
| 負荷中の損失 (85°C) | W | 25796 | |
| 阻力 | % | 5.0~75 | |
| 巻き物 | ~ | クー | |
| 中核材料 | ~ | シリコン鋼 | |
| 冷却材料 | ミネラルオイル | ||
| ハウジング素材 | ~ | コーティングされた鋼 | |
| サービス状態 | ~ | 室内または室外 | |
| 海面 | M について | ≤1000 | |
| スタンダード | ~ | ASNI/IEEE C5712.00 |
標準的な特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 錠前
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 設計,製造,試験は,
最新の ANSI 規格で
技術図
製品構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.そして隔熱油は2種類の高点火点油や普通油であることができます.

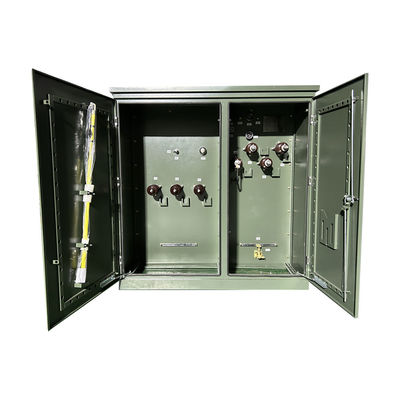

2) コントロールキャビネットは高電圧室と低電圧室に分かれています.

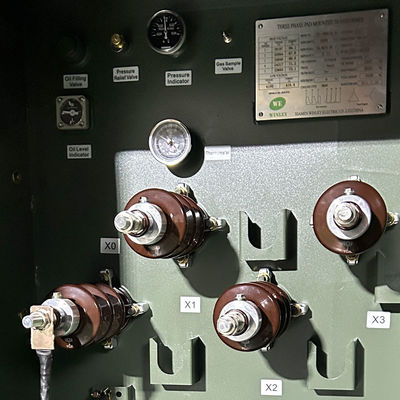

3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,刺激しないタップスイッチハンドル,プラグインファイズ,圧力解離バルブ,温度計油圧計,油位置計,油詰めプラグ,油流出バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘のケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギーメーター,アンペアメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザのニーズに応じて設定することができます.
仕様
| 製品仕様 | ||||||||
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
適用される基準
IEEE STD C57 について12.00 液体浸水式配送,電源,調節トランスフォーマーに関する標準的一般要件に関する規格
IEEE STD C57 について12.28 パーマント装着装置 - 箱の整合性.
IEEE STD C57 について12.34 パッド式,コンパートメント型,自冷式,三相配送トランスフォーマーに関する標準要求
IEEE STD C57 について12.90 液体浸水式配送電源および調節電源トランスフォーマーに関する標準試験コード及び配送電源および電源トランスフォーマーに関する短回路試験に関するIEEEガイド.
IEEE STD C57 について12.91 鉱物油浸泡式トランスフォーマーを装着するためのガイド
生産プロセス
UL/cUL 認証
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
