| ブランド名: | WINLEY |
| モデル番号: | D-167/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

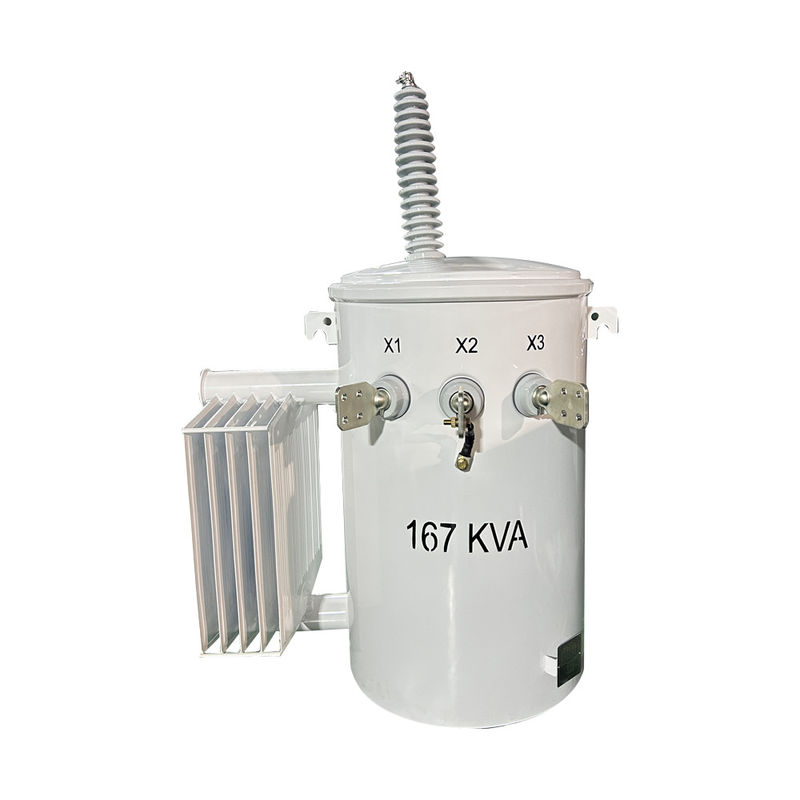

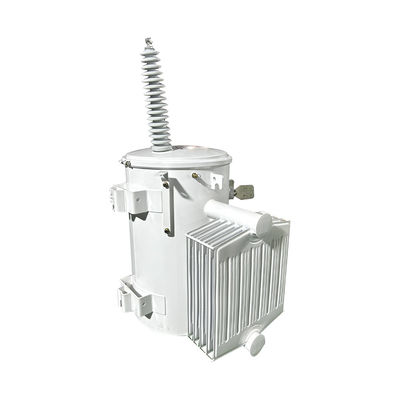

単相ポール搭載配送トランスフォーマー 双巻き 167Kva 34.5KV から 120V
主電圧評価: 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 またはその他
二次電圧指定: 120-240/240-480/347/600Vまたはその他
H.V. TAP 範囲: ±2×2.5%またはその他
接続タイプ: Ii0,Ii6
タイプ:従来の型/CSP型
BIL: 30〜150kV
標準:IEEE,CSA,DOE,IEC
応用: 電力,電気卸売,産業
定位電源: 10〜333kVA
構造的特徴
トランスフォーマーにはシリンダルの密封構造があり,各ユニットには:
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 167KVA |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 120/240V (L-N-L) |
| 二次性ファザー | 二重巻き込み 単相 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN |
| 主要接続タイプ | 活気のあるブッシングラグ |
| 効率基準 (s) | DOE 2016, CSA, ANSI / IEEE 規格 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| サイズ* | 43.25''-W x 35.00''-D x 51.05''-H |
| タンクの直径* | 23オーダーダウンの5分 |
| 総重量 (液体で満たされた) * | 1538ポンド |
| 効率性 | 98.50% |
図面
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE/CSA | 10.0〜4.5% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
工場試験
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
