| ブランド名: | WINLEY |
| モデル番号: | D50/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

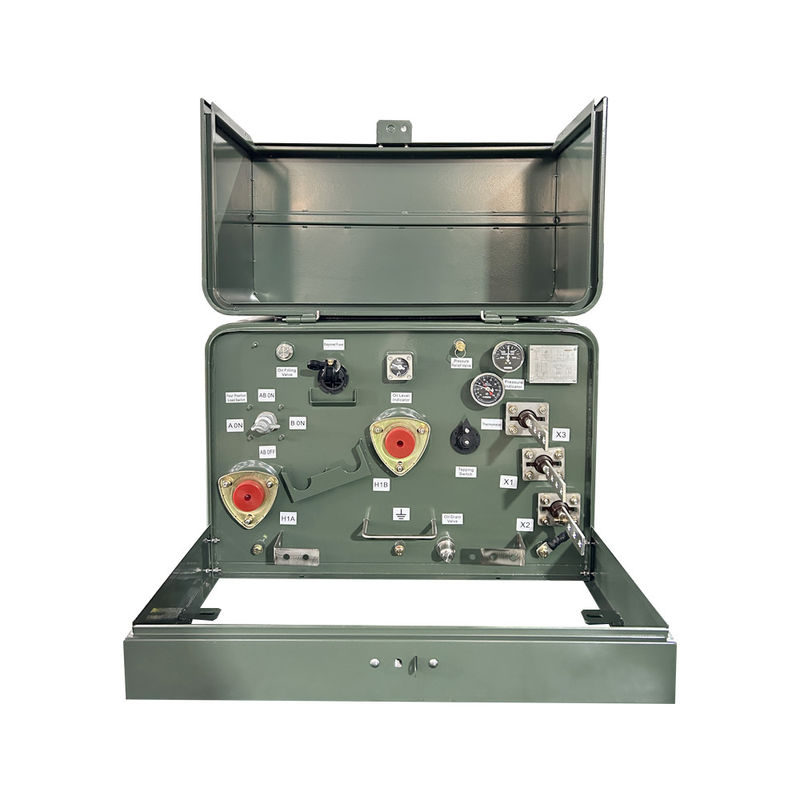

50kva シングルフェーズパッド 配送トランスフォーマーオイル 浸水 12.47KV から 120V 304ステンレスタンク
性能特性
1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアと鍵を装着したキャビネットに設置されています.
(2) これらのトランスフォーマーには15kVAから333kVAの電圧が搭載されている.
3) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは放射線供給で利用可能であり,デッドフロントです.
4) これらのトランスフォーマーには,2つの基本的な構成があり,それは,トランスフォーマーが挿入される回路の種類に基づいて選択されます.
5) 単相パッド搭載トランスフォーマーには,簡単に開けられ,接続に無制限アクセスできるようにクラムシェルキャビネットが装備されています.
主なデータ
| トランスフォーマー型 | パッドを装着し,II型コンパートメント |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 50KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12470GrdY/7200 |
| 副電圧 | 120/240 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E について |
| 冷却クラス | ONAN 自冷却 |
| 主要電流保護方法 | 溶け込み,油漬け |
| 負荷切断スイッチ | 4 ポジション LBOR |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| タンクの材料 | 304 ステンレス |
| サイズ* | 37.4''-W x 42.7''-D x 25.2''-H |
| 総重量 (液体で満たされた) * | "300ポンド" |
| 効率性 | 99.00% |
| 負荷損失なし (ワット) * | +/- 175W |
| 負荷損失 (ワット) * | +/- 640W |
| 総負荷損失 (ワット) * | +/- 826W |
製品構造
製品図
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
工場試験
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
