| ブランド名: | WINLEY |
| モデル番号: | D50/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

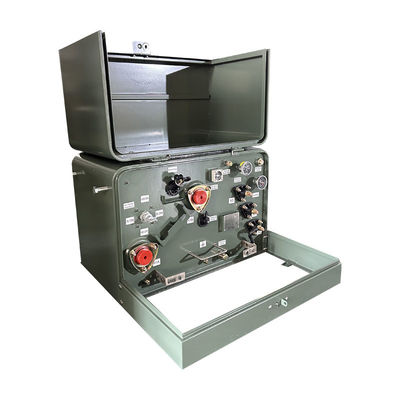

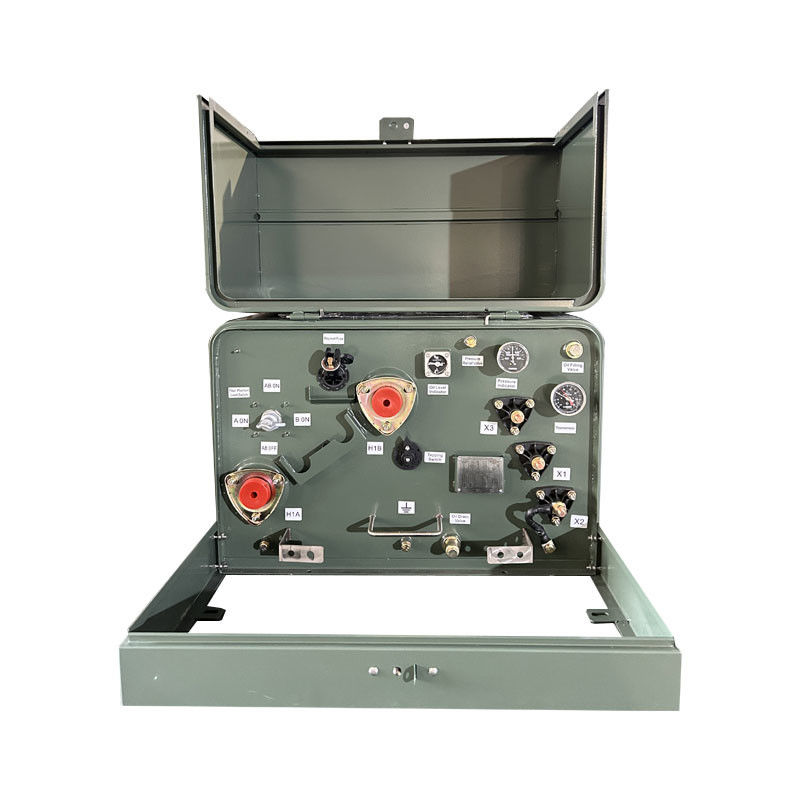

50Kva シングルフェーズパッド搭載トランスフォーマー 12.47KV DOE 2016 ANSI/IEEE 規格を満たす
WINLEYが製造する 単相パッド搭載トランスフォーマーが ANSI/IEEE,DOE,CSAなどの標準に完全に準拠し,あるいは超えている 月に600台以上を配達し 7~35日以内に迅速に配達できます
製品構造
主なデータ
| トランスフォーマー型 | パッド 搭載 |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 50 |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12470GrdY/7200 |
| 副電圧 | 240/120V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| サイズ* | 32''-W x 31''-D x 23''-H |
| 体重* | 790ポンド |
特徴
この50kVAトランスフォーマーは IEEE Std C57 に厳格に準拠して設計され製造されています12.38地下電源配送システム内の中電圧配送トランスフォーマーとして機能する.主電圧は12470GRDY/7200Vで,次電圧は240/120Vである.周波数60Hzで動作するこのトランスフォーマーでは,最高効率が99.11%でインペダンス値は約2%です.さらに,オンロード損失値は441W未満です.負荷なしでの損失値は125Wを超えないトランスフォーマーが様々な環境へのシームレスな統合を保証するために,モンセルグリーン塗料で完成し,公園を含む環境と調和して融合できるようにします.ホテルヴィラや住宅など

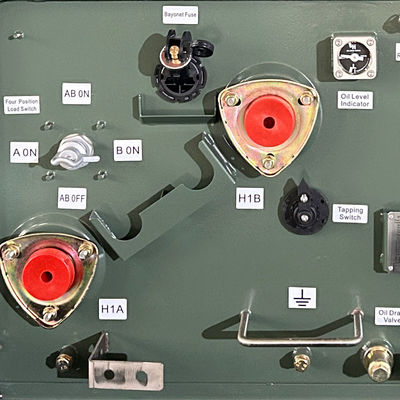

高圧側では,50kVAのパッドマウントトランスフォーマーには,それぞれ精密設計の挿入器と防塵キャップを備えた15kV200Aの2つのHVブッシング井戸が装備されています.安全 は 最も 重要 な 点このシステムは,トランスフォーマー動作中に過剰電流に対して効果的に保護する.ショート・サーキットやその他の障害による損傷のリスクを軽減するプラグインデザインで知られる ナイフファイューズは メンテナンスを簡素化します保守やファイューズ故障の際に,電圧変圧器の他の部位に隔離油が滴るのを防ぐためにバイエネット・シューズを設置する場所の下に 慎重にドリップ・トレイを配置します
製品図
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
格付け
ANSI/IEEE #C57 に適合する.12.00
ANSI/IEEE #C57 に適合する.12.25
ANSI/IEEE C57 12 に適合する28
ANSI/IEEE C57 12 に適合する38
ANSI/IEEE C57 に適合する12.70
ASTM D3487 に適合する
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
