| ブランド名: | WINLEY |
| モデル番号: | D-75/345 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
75kva シングルフェーズパッド 装着 トランスフォーマー 流出オイル 浸水 34.5KV
性能特性
1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアと鍵を装着したキャビネットの中に設置されています.
(2) これらのトランスフォーマーには,15-250kVAの電圧が搭載されている.
3) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは放射線供給で利用可能であり,デッドフロントです.
4) これらのトランスフォーマーには,2つの基本的な構成があり,それは,トランスフォーマーが挿入される回路の種類に基づいて選択されます.
5) 単相パッド搭載トランスフォーマーには,簡単に開けられ,接続に無制限アクセスできるようにクラムシェルキャビネットが装備されています.
主なデータ
| 段階 | 単相 |
| kVA | 75 |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 240/120V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 60°C |
| 効率性 | DOE 2016 標準を満たす |
| 冷却クラス | ONAN |
| 保護ファイューズ | バヨネット 融合 |
| 負荷切断スイッチ | 4 ポジションの負荷切断スイッチ |
| 飼料 | ループ |
| 巻き物 | 銅 |
| サイズ | 24 x 34 x 33 |
| 体重 | +/- 1000ポンド |
| 格付け | ANSI/IEEE #C57 に適合する.12.25 |

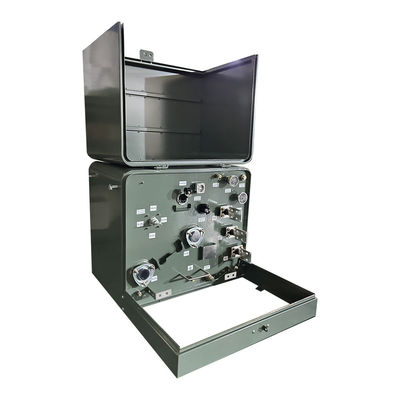

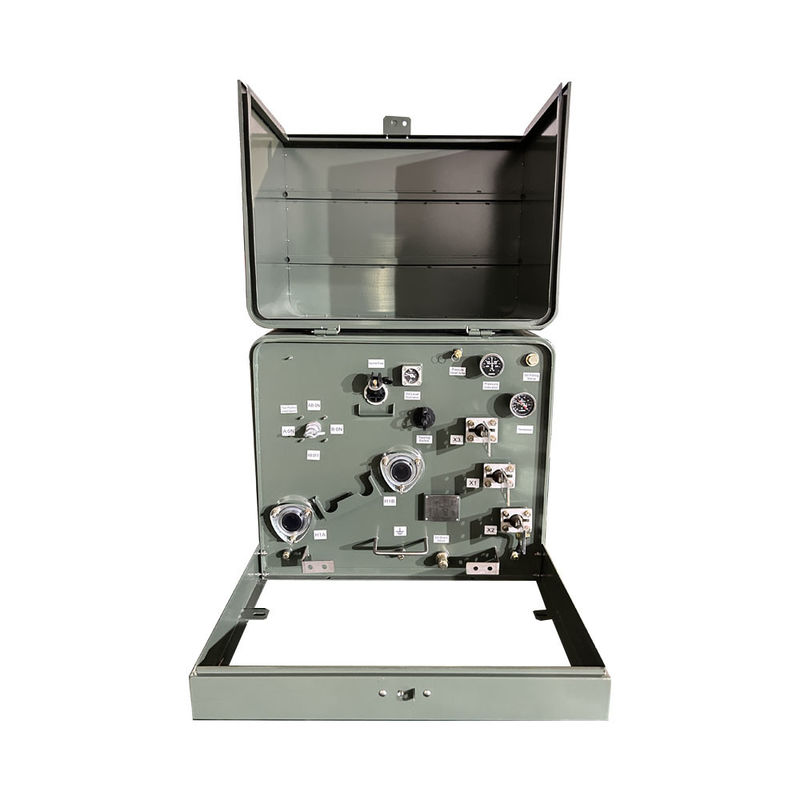

製品図
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
特徴
1) ループフード操作のための2つの外側から固定された普遍的な高電圧ブッシング井戸または放射性フード操作のための1つの外側から固定されたブッシング井戸
2) 完全に隔離された中性端末を含む,取り外れる地面ベルトを含む,針金製のスナップ付きの3つの外側から固定された低電圧ブッシング
(3) 凸起型ブーシングマウント; 油槽の底部
ロープ式,スロープ式,ステンレス鋼のリフティング装置
4) 自動減圧装置
5) 酸化阻害剤を含む電気性ミネラルオイル
6) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽付きの取り外せられるフード
7 軽鋼の囲みと取り外せるスリールをステンレス鋼のハードウェアで固定
(8) フロントパネルのアクセサリーの固定支架
9) 水分保持を防ぐため,フッドとオイルコンパートメントのドーム付き上面
10) オイルフール/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
11) 耐腐蝕ロック組と,固定ペンタヘッドのセキュリティボルト,浮遊ナッツとハンドロック
12) デカールまたはスタンチルされたブッシュ表示
13) レーザーで刻まれたアノジスアルミニウム名札
14) 当時の ANSI,IEEE,NEMA,CSA,DOEの基準を満たすか超える
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
