| ブランド名: | WINLEY |
| モデル番号: | D50/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |
ANSI IEEE 標準 50kva 12.47kv 銅巻き 住宅用 単相パッド搭載 トランスフォーマー
WINLEY 単相パッド式配送変圧器は,適用されるANSI,IEEE,NEMAとエネルギー省の基準であり,地下電気配送ネットワークの安全で信頼性の高い運用を可能にするように構築されています変圧器は,放射性またはループ型供給配送システムに設置するように設計されており,指定された切り替えおよび保護要件を満たすように構成することができます.
主なデータ
| トランスフォーマー型 | パッド 搭載 |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 50 |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12470GrdY/7200 |
| 副電圧 | 240/120V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| サイズ* | 37.4''-W x 40.7''-D x 25.2''-H |
| 体重* | "300ポンド" |
性能特性
1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアと鍵を装着したキャビネットの中に設置されています.
(2) これらのトランスフォーマーには,15-250kVAの電圧が搭載されている.
3) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは放射線供給で利用可能であり,デッドフロントです.
4) これらのトランスフォーマーには,2つの基本的な構成があり,それは,トランスフォーマーが挿入される回路の種類に基づいて選択されます.
5) ANSI 単相パッド搭載トランスフォーマーには,簡単に開けられ,接続に無制限アクセスできるようにクラムシェルキャビネットが装備されています.

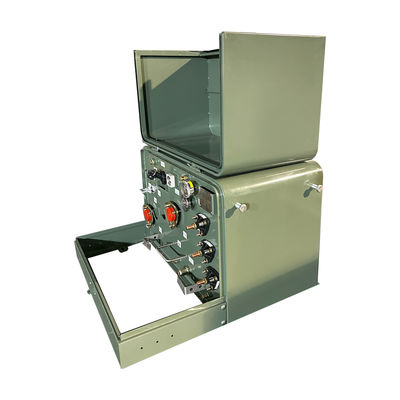

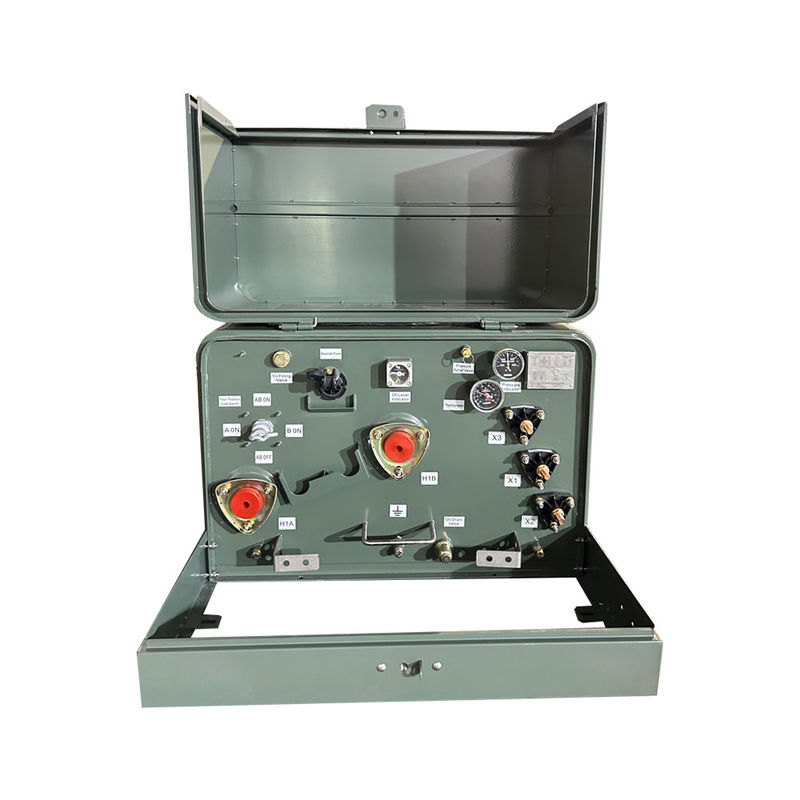

製品図
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
標準機能
− ISO 9001 認証された品質システム
− ANSI/IEEE と NEMA 規格を満たすか超える
− 箱の整合性要件
− 自動減圧装置
− 液体の充填と排水
− レーザーで刻まれた名札
− フローティングロックポケットで,簡単に調整できます.
− デカルのブッシュの表記
− 溶接型ドーム型タンクカバー
− 腐食性のない材料のタムパーストライプ
− クローネッドタンク
− 切断可能なスリーブ
− ステンレス鋼のリフティング装置
− ステンレス鋼のヒンジルピンと樽付きのヒンジルドアは
−X2からタンク地面への地面帯
− フロント・デッド・エルボウ・コネクタ用のHV・ブッシング・プールは
オプション アクセサリー
− 複数の電圧やタップ
− 外部操作可能な多電圧スイッチやタップ交換スイッチ
− ステンレス鋼のタンク,タンクの底,スリーフ,ドア,および/またはハードウェア
− サービス入り口
− 副用ブッシング用の様々なスペードとターミナル
−他の様々な名称が利用可能である,例えば,kva,電圧,ファイューズ番号
− 高電圧ブッシング挿入器
− 接地装置
− 1 片高圧ブッシング EnvirotempTM FR3TM 液体
− ロードブレイクスイッチ
− 排水/採取バルブ
− 圧力真空計
− 液体レベル計
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
