| ブランド名: | WINLEY |
| モデル番号: | S-500/5 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

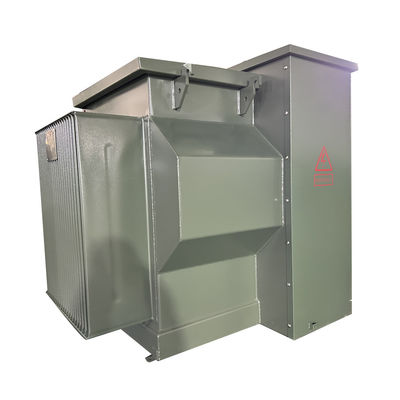

500Kva 3相パッド搭載 トランスフォーマー 住宅用 34.5KV から 208V UL認証
WINLEYはプロのトランスフォーマーメーカーです WINLEYの生産する3相パッド搭載トランスフォーマーが UL認証を取得しました容量が30kVAから5500kVA,電圧は最大34kVA.5kV
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 500KVA |
| ベクトルグループ | イイイイ |
| 主電圧 | 34500GrdY/19920 |
| 副電圧 | 208Y/120 |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E について |
| 冷却クラス | KNAN |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 巻き物 | 銅 |
| 効率性 % | 99.10% |
| 負荷損失なし (ワット) | +/- 695W |
| 全負荷損失 (ワット) 100% | +/- 4980W |
技術図

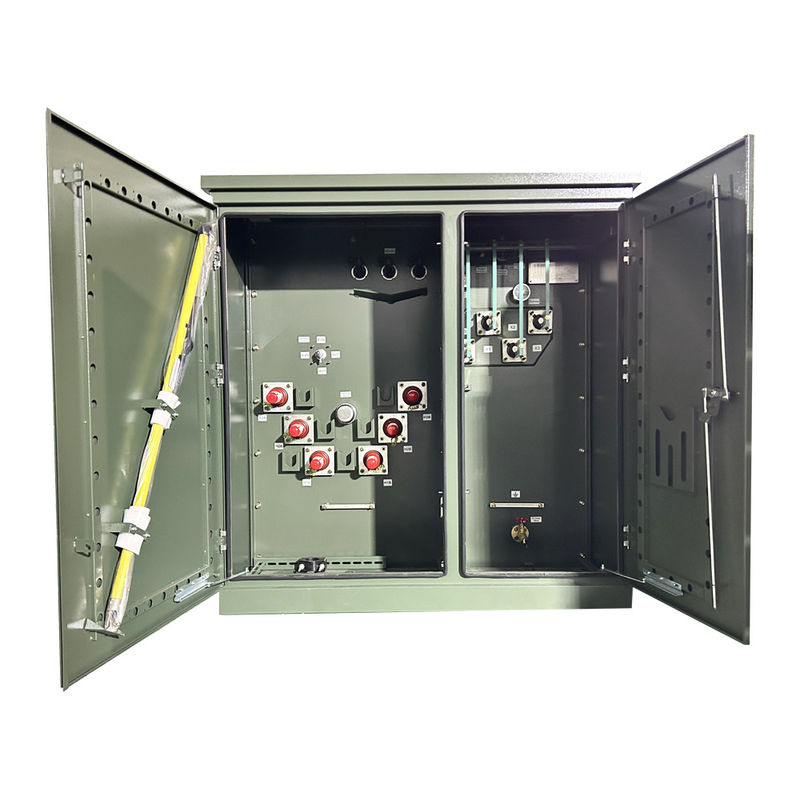

製品構造
1プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作可能で,修理と保守の柔軟性を可能にします.

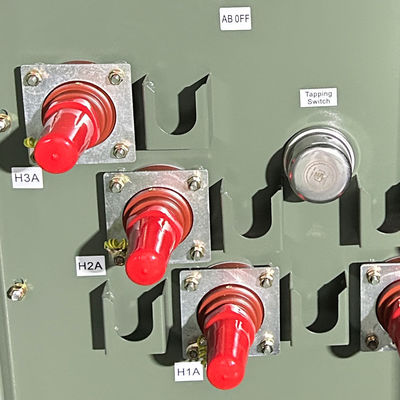

2接続を終了
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレイクまたは積載ブレイク以外のブーシング
3. 副業終了
NEMAの4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用可能である.
4保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
適用する
パッドマウント (padmount) とは,コンクリートパッドに固定されたロックされた鉄製キャビネットに固定された,地面に設置された電源配送トランスフォーマーである.すべての電源接続ポイントは,しっかりと固定された金属のハウジングに囲まれているので壁に囲まれた場所がない場所にパッドマウントトランスフォーマーを設置できます.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
