| ブランド名: | WINLEY |
| モデル番号: | S-1500/5 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

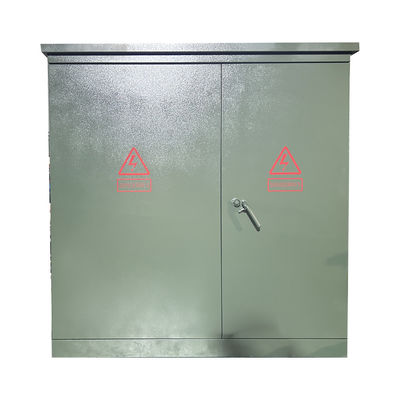

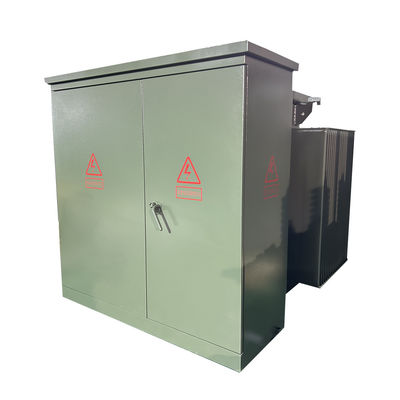

1500Kva 3相パッド搭載 トランスフォーマー オイル浸水 4160V DOE 2016 ANSI/IEEE 規格を満たす
なぜ我々を選んだのか
主なデータ
| ステージ: | 3 段階 |
| トランスフォーマー型: | パッド 搭載 |
| 容量: | 1500KVA |
| ベクトルグループ: | YYN0 |
| 主電圧: | 4160GrdY/2400 |
| 2次電圧: | 480V デルタ |
| 頻度: | 60 Hz |
| 温度上昇: | 55°C |
| 冷却クラス: | KNAN;自己冷却 |
| 阻力 (典型的な): | 50.0~7.5% 典型的な |
| 効率基準 (s): | DOE 2016 ANSI/IEEE 規格を満たしている |
| K因子評価 (調和緩和): | K-0 (スタンダード) |
| 巻き込み材料: | 銅 |
| 環境温度の評価: | 40°C |
| 容器の評価: | NEMA 3R 耐候性 |
| サイズ: | 85W×80D×73H |
| 体重: | 10200ポンド |

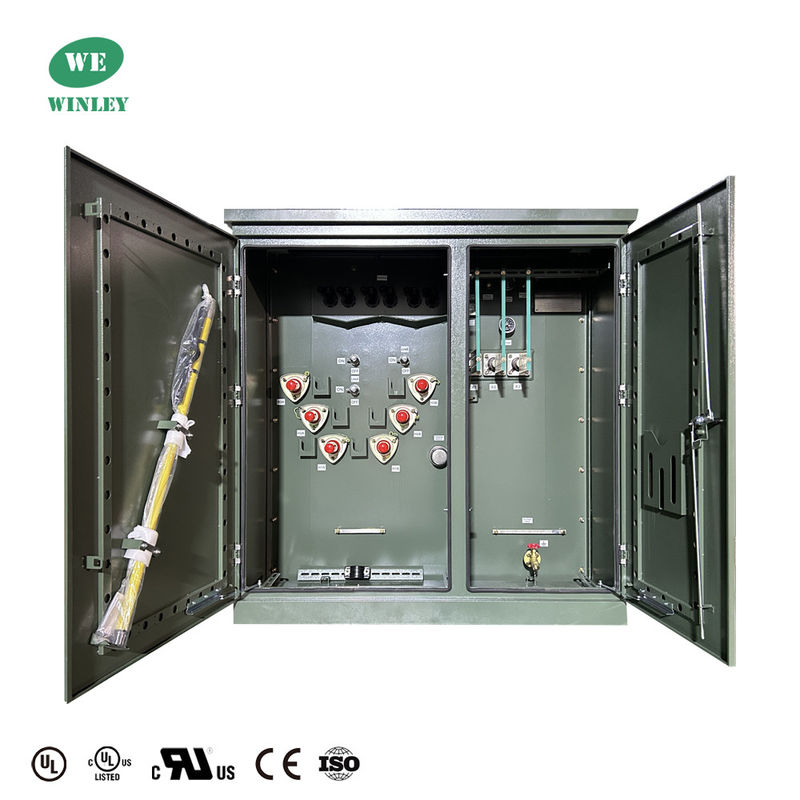

構造
図面
特徴

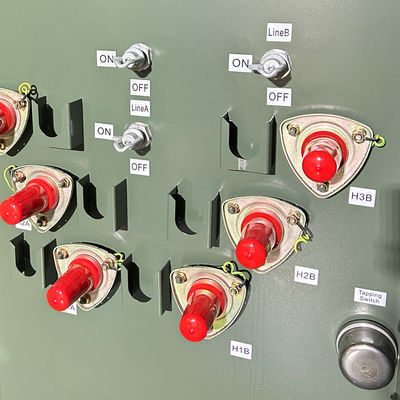

• ロードブレイク高圧ブッシング挿入物または死面アプリケーションのための外側から固定された統合 (一片) 高圧ブッシング.
• 外側を固定したポルセラン高電圧ブッシングとアイボルトコネクタ
• 低電圧のコネクタ,様々なスクリューオンまたはスリップオンタイプを含む.
• 雷止め装置の設置装置
• 外部操作可能な負荷断絶不可能な高電圧のタップスイッチで,次のタップ範囲の1つで:通常の4.5%以上の4つのタップ;または通常の2.5%以下の4つのタップ;または2.5%以上の2つのタップと2.標準値以下 5%14400 の名目高電圧のトランスフォーマーでは13800/13200/12870/ 12540 にタップします (二重高電圧スイッチと組み合わせて提供されない場合があります).
• 外部操作可能な二重高電圧スイッチ (高電圧タップスイッチと併用できない場合もあります)
• 外部操作可能な2ポジションまたは4ポジションの高電圧ロードブレーキスイッチ

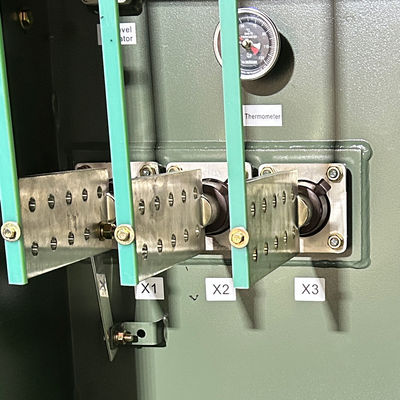

• 2次端末:NEMAの4穴,6穴,8穴,10穴または12穴のスペードで外側に固定されたブッシング.スペードサポートが提供されています.彼らは8穴以上のスペードのために提供されています.
• 乾井の容器でフルレンジの電流制限シューズを抽出する; 接続式ロードブレーキスイッチを搭載するか否か.
•アークストロングル* 溶解断絶
• 油底,肘,パネル搭載型 (パネル搭載型は,コンパートメントの前面電源装置のみで利用可能).
• ドリップシールドは,抽出可能な放出シューズで使用できます.
• タンク蓋に装着された高容量圧縮装置.
• 抽出装置の排水弁
• 全不?? 鋼またはハイブリッド. (軽鋼/不?? 鋼構造)
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
適用する
密閉された高電圧と低電圧の安全コンパクトは,安全な操作を保証し,事故リスクを軽減し,住宅用,観光地での使用に適しています.,ホテルやその他の建物
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
