| ブランド名: | WINLEY |
| モデル番号: | ZGS-1000/34 について5 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

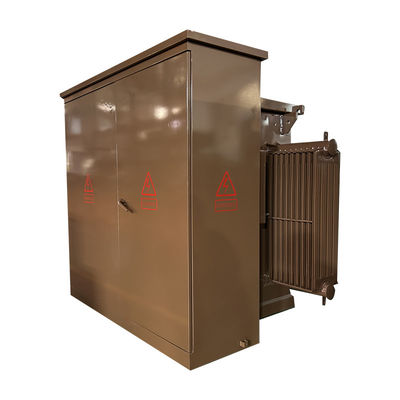

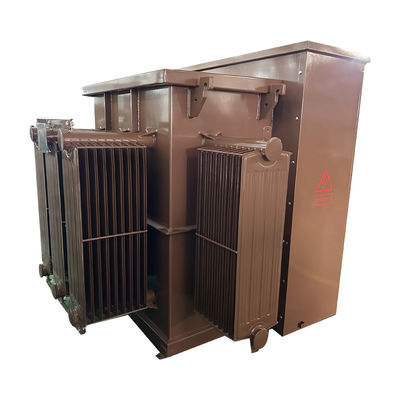

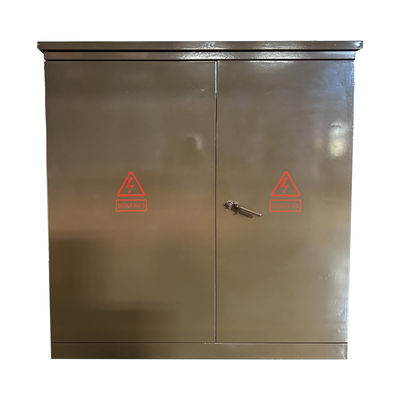

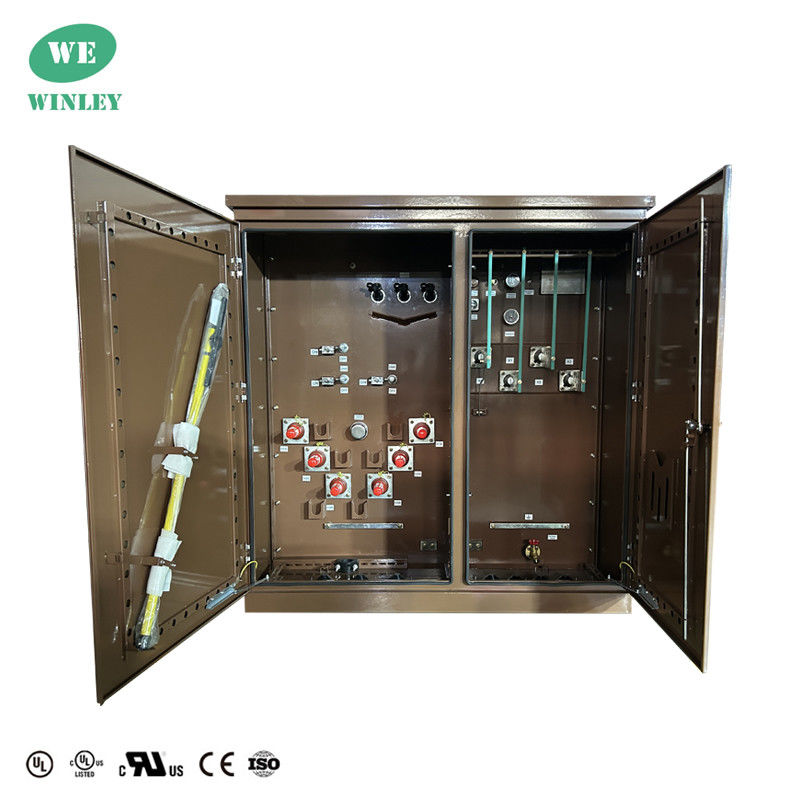

3相パッド搭載 トランスフォーマー配送 ステップダウン 1000Kva 34500V から 208Y オイル浸水 カスタマイズされた色 UL/cUL
WINLEYはプロのトランスフォーマーメーカーおよびサプライヤーです.様々な国際規格は,あなたのトランスフォーマーのためにカスタマイズすることができます.例えば: IEEE/ANSI(C57.12.34 ),CSA ((C227.4 和 C227.5),IEC,DOE,NEMA.WINLEYはUL/cUL,ISO,CEなどの認証を持つトランスフォーマーを製造しています.
設計能力
容量:75kVA5500kVA
主電圧: 34.5KV24.94KV13.8KV13.2KV12.47KV4.16KVまたはその他
2次電圧 :690Y/400,480Y/277,208Y/120,240Y/120 またはその他
給餌タイプ:ループ給餌,線形給餌
標準:IEEE/ANSI (C57)12.34 ),CSA ((C227.4 和 C227.5),IEC,DOE,NEMA
主なデータ
| トランスフォーマー型 | パッド 搭載 |
| 段階 | 3 段階 |
| トランスフォーマー供給型 | ループフィード |
| 容量 | 1 MVA (1000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 34500V |
| 主要なBIL | 150kV |
| 副電圧 | 208Y/120 |
| 頻度 | 60 Hz |
| 冷却クラス | KNAN;自己冷却 |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| サイズ* | 85W × 77D × 73H |
| 総重量 (液体で満たされた) * | 8855ポンド |
| 効率性 % | 99.20% |
| 負荷損失なし (ワット) | +/- 1,300W |
| 総負荷損失 (ワット) 100% | +/- 11200W |
構造
図面
仕様
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
