| ブランド名: | WINLEY |
| モデル番号: | ZGD-200/35 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

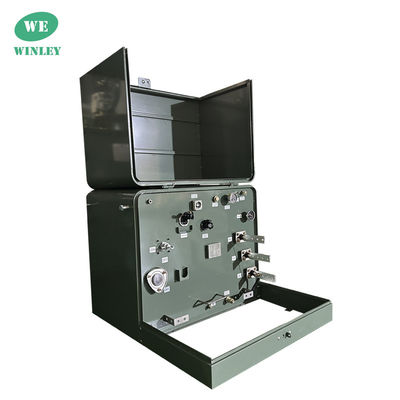

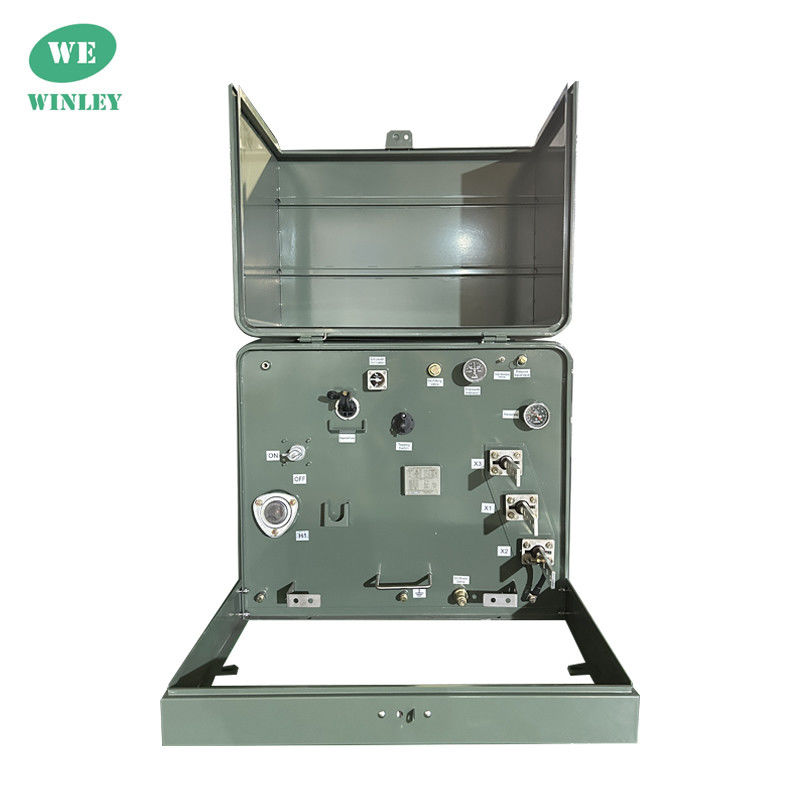

住宅用 200Kva シングルフェーズパッド 装着 トランスフォーマー 流通オイル 浸水 34500V から 120V
単相パッド搭載トランスフォーマー (single-phase pad-mounted transformers) は,主に住宅や軽い商用環境で使用されるコンパクトで自立した電気装置である.主要な用途は,家庭や小規模なビジネスで使用するのに適した低電圧にユーティリティ会社によって供給される高電圧の電力を低下させることです.
主なデータ
| トランスフォーマー型 | パッドを装着し,II型コンパートメント |
| トランスフォーマー供給型 | ラジアルフード |
| 段階 | 単相 |
| 容量 | 200KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 34500GrdY/19920 |
| 主要なBIL | 200KV |
| 副電圧 | 120/240 (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016,ANSI/IEEE |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| サイズ* | 45.12''-W x 50.12''-D x 34.02''-H |
| 総重量 (液体で満たされた) * | 2806.88ポンド |
| 効率性 | 99.20% |
図面
特徴
1) ループフード操作のための2つの外側から固定された普遍的な高電圧ブッシング井戸または放射性フード操作のための1つの外側から固定されたブッシング井戸
2) 完全に隔離された中性端末を含む,取り外れる地面ベルトを含む,針金製のスナップ付きの3つの外側から固定された低電圧ブッシング
(3) 凸起型ブーシングマウント; 油槽の底部
ロープ式,スロープ式,ステンレス鋼のリフティング装置
4) 自動減圧装置
5) 酸化阻害剤を含む電気性ミネラルオイル
6) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽付きの取り外せられるフード
7 軽鋼の囲みと取り外せるスリールをステンレス鋼のハードウェアで固定
(8) フロントパネルのアクセサリーの固定支架
9) 水分保持を防ぐため,フッドとオイルコンパートメントのドーム付き上面
10) オイルフール/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
11) 耐腐蝕ロック組と,固定ペンタヘッドのセキュリティボルト,浮遊ナッツとハンドロック
12) デカールまたはスタンチルされたブッシュ表示
13) レーザーで刻まれたアノジスアルミニウム名札
14) 当時の ANSI,IEEE,NEMA,CSA,DOEの基準を満たすか超える
性能特性
安全とセキュリティ: この トランスフォーマー は 防犯 的 に 鍵 を 入れ られる 金属 の キャビネット に 収め られ て いる の で,電源 を 活か し て いる 部品 と 偶然 に 接触 する 危険 を 最小 に する こと に よっ て 安全 を 高め ます.
保守 の 容易 な 方法: 便利な設計により,電力事業者が効率的なメンテナンスと修理のためにキャビネットを迅速に開けることができます.
電圧規制■ これらのトランスフォーマーは,電圧レベルを維持し,家庭や企業に供給される電気を必要な範囲内で維持するために不可欠です.
エネルギー分布: 電力配送ネットワークの重要な構成要素として機能し,電力網から最終ユーザーへの効率的かつ安全な電力の供給を容易にする.
カスタマイズ: 単相パッドを装着したトランスフォーマーには,異なる近所や施設に合わせて異なる電力容量を含む特定のニーズを満たすために調整することができます.
信頼性 と 耐久性: 長期間の信頼性のために設計され,これらのトランスフォーマーには最小限の保守が必要であり,長年に渡るように設計されており,中断のない電源供給を保証します.
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
