| ブランド名: | WINLEY |
| モデル番号: | D-167/12.47 |
| MOQ: | 1unit |
| 価格: | $1000-$10000 |
| パッケージの詳細: | Plywood case |
| 支払条件: | T/T |

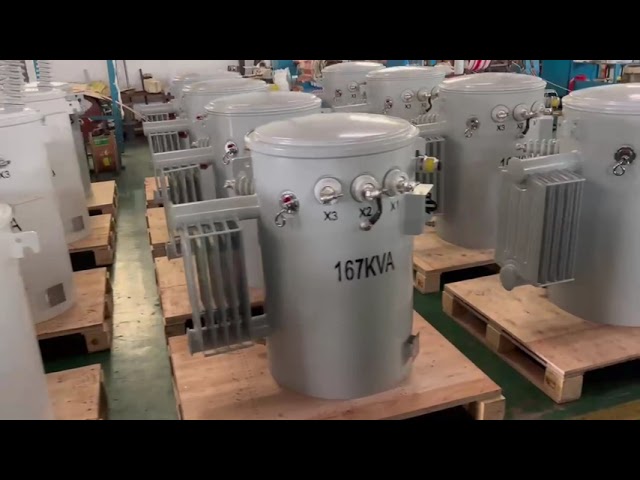

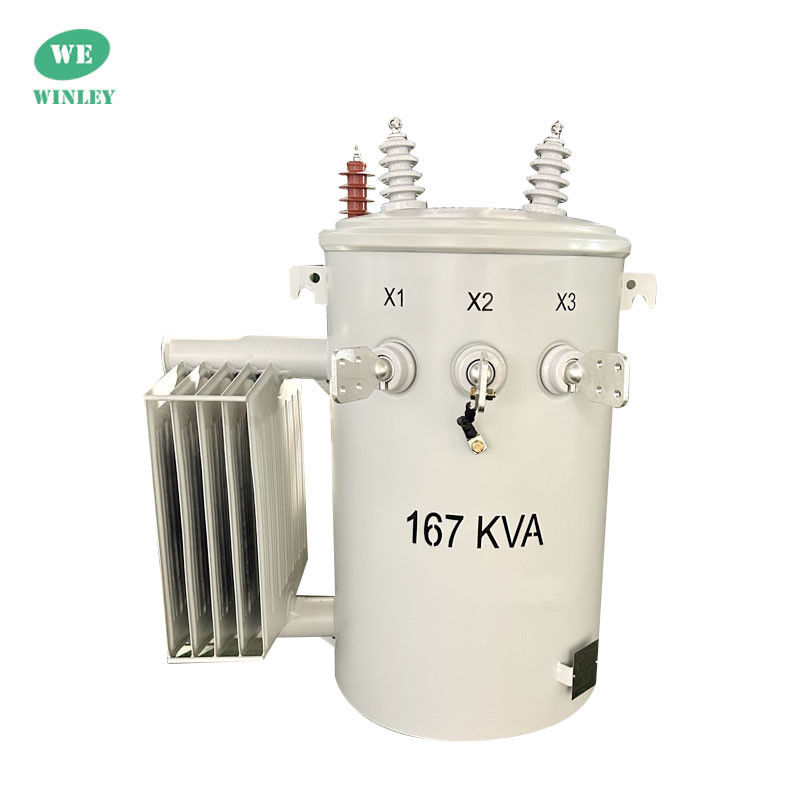

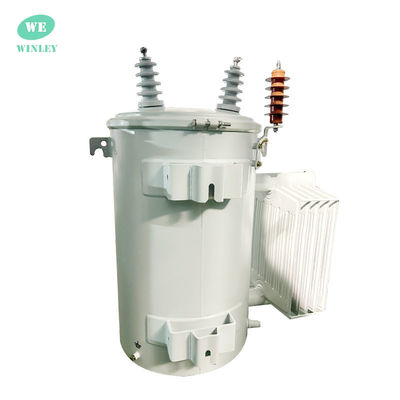

167Kva ポールマウント配送トランスフォーマー 単相 ステップダウン 12.47KV オイル浸水 IEEE 標準
WINLEYの単相型電極式トランスフォーマーは,最大333kVAの電力を搭載している.高電圧は34.5kVまで.
WINLEYのポールマウントトランスフォーマーは,ANSI/CSA,IEEE cを含む標準に従って設計および試験されています.57, IEC60076 に該当する.
単相シリンダーは,通常,住宅用上部配送負荷や軽量商用負荷などの多種多様な用途のために,木材またはコンクリートの柱に直接設置されます.通常は従来の型とCSP型に分かれます
ポールマウントトランスフォーマー主なデータ
| 段階 | 単相 |
| 容量 | 167KVA |
| 主電圧 | 7200/12470GrdY (2ワイヤー) |
| 主要なBIL | 95kV |
| 副電圧 | 120/240V (L-L-N) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | ONAN 自冷却 |
| 効率性 | DOE 2016 標準を満たす |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 効率性 | 99.15% |
| 負荷損失なし (ワット) | +/- 445W |
| 全負荷損失 (ワット) | +/- 1,820W |
ポールマウントトランスフォーマー構造
1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミか銅のケーブルを収めることができます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが準拠しています
6タンクの地面端末はリングボルトの地面端末です
ポールマウント トランスフォーマー図
ポールマウントトランスフォーマー仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
